Τόπος καταγωγής:
Κίνα
Μάρκα:
HWASHI
Πιστοποίηση:
CE/CCC/ISO
Αριθμό μοντέλου:
HS-r6-08
Μας ελάτε σε επαφή με

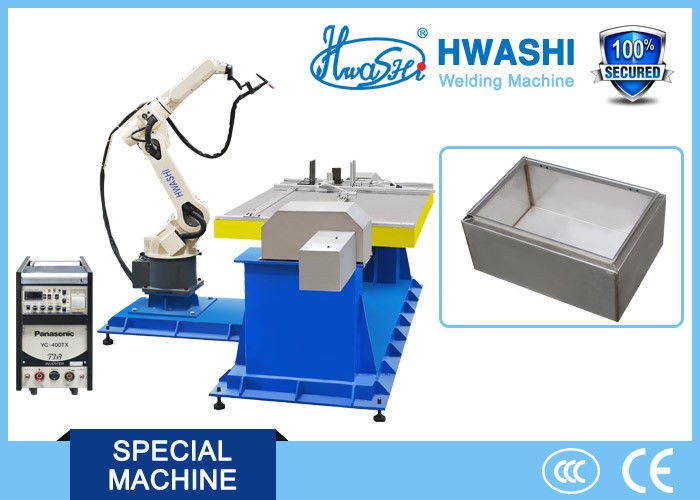

Ρομπότ συγκόλλησης κιβωτίων γραφείου χάλυβα, βραχίονας ρομπότ συγκόλλησης τόξων με τον οξυγονοκολλητή της Panasonic
ΠΕΡΙΓΡΑΦΗ
Αυτό το ρομπότ συγκόλλησης σχεδιάζεται για το κιβώτιο γραφείου χάλυβα συγκόλλησης. Υιοθετήστε το ρομπότ 6 άξονα με TIG ή MIG τον οξυγονοκολλητή για την αυτόματη συγκόλληση. Χρησιμοποιήστε τον κύλινδρο για να στερεώσετε το κομμάτι εργασίας. Χρησιμοποιήστε την αρχή επιπέδων για να καθορίσετε το προϊόν και να εξασφαλίσετε την απαίτηση θέσης για τη ρομποτική αυτόματη συγκόλληση. Εξασφαλίστε ότι κάθε θέση θα μπορούσε να ενωθεί στενά και το προσάρτημα σχεδιάζεται με 2 σύνολα προκειμένου να καλυφθεί η απαίτηση παραγωγής. Ένα σύνολο για τη φόρτωση, ένα σύνολο για τη συγκόλληση.
Διαδικασία εργασίας:
Να είναι σε θέση να επιλέξει αυτόματο positioner: υιοθετήστε τον εσωτερικό σταθερό και εξωτερικό πιέζοντας τρόπο για να αποφύγετε το χάσμα κατά τη διάρκεια της συμπίεσης. Η εξωτερική πιέζοντας δομή πολυ-φραγμών χρήσεων πινάκων που μειώνει τόνισε την περιοχή. Positioner υιοθετεί τη σερβο μηχανή 2KW με το πλανητικό εργαλείο μείωσης. Μια σειρά κινήσεων άξονα είναι 360°.
Στοιχεία | Παράμετροι | |
Πρότυπο | HS-06RH | |
Βαθμοί ελευθερίας | 6 | |
Οδηγώντας μέθοδος | Σερβο οδήγηση εναλλασσόμενου ρεύματος | |
Μέγιστο ωφέλιμο φορτίο | 8kg | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | ±0.05mm | |
Σειρά κινήσεων | J1Axis | ±170° |
J2Axis | +120°~ -85° | |
J3Axis | +85°~ -165° | |
J4Axis | ±180° | |
J5Axis | ±135° | |
J6Axis | ±360° | |
Μέγιστη ταχύτητα | J1Axis | 2.27rad/s, 130°/s |
J2Axis | 2.27rad/s, 130°/s | |
J3Axis | 2.27rad/s, 130°/s | |
J4Axis | 3.93rad/s, 225°/s | |
J5Axis | 2.53rad/s, 145°/s | |
J6Axis | 6.98rad/s, 400°/s | |
Ροπή | J4Axis | 12N.m |
J5Axis | 10N.m | |
J6Axis | 8N.m | |
Περιβάλλον | Θερμοκρασία | 0℃~55℃ |
Υγρασία | 20%~80% (κανένας παγετός) | |
Άλλος |
Αποφύγετε το εύφλεκτα, εκρηκτικά, διαβρωτικά αέριο και το υγρό Κανένα νερό, πετρέλαιο, σκόνη Κρατήστε μακρυά από το θόρυβο (πλάσμα) |
|
Μέθοδος εγκατάστασης | Επίγεια εγκατάσταση | |
Κύριο σώμα ρομπότ | 180kg | |
Δύναμη | Τριφασικό 380V, 50HZ/60HZ, 3.6KVA | |
Ηλεκτρικό βάρος γραφείου | 200kg |
