Τόπος καταγωγής:
Huiyang, Huizhou, Guangdong, Κίνα
Μάρκα:
Hwashi
Πιστοποίηση:
CE CCC
Αριθμό μοντέλου:
HS-r6-08
Μας ελάτε σε επαφή με

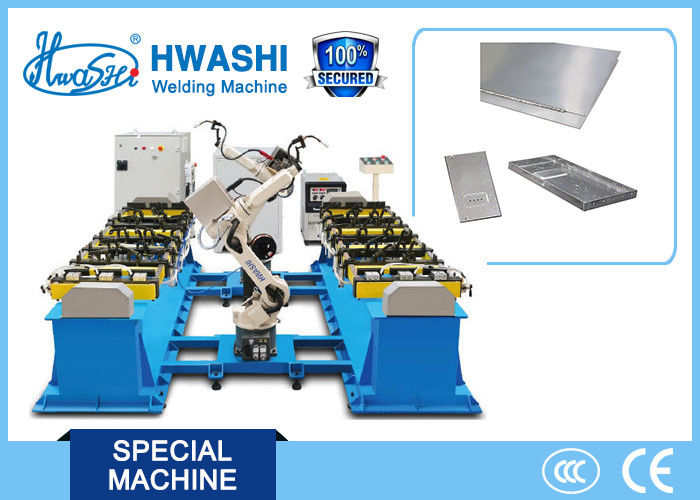

HWASHI HS-r6-08 TIG 6 άξονα αυτόματο βιομηχανικό ρομπότ συγκόλλησης για το κιβώτιο ανοξείδωτου
Χαρακτηριστικά γνωρίσματα προϊόντων:
Ολόκληρο το ρομποτικό σύστημα για το ωφέλιμο φορτίο 8kg 1.4m βραχίονας 6 χρήση ρομπότ συγκόλλησης άξονα περιλαμβάνει τα ακόλουθα συστατικά:
8kg ωφέλιμο φορτίο 1.4m βραχίονας ρομπότ 1 σύνολο
Μηχανή συγκόλλησης της Panasonic 350A MIG 1 σύνολο
Ένα positioner άξονα 360°rotation 2 σύνολα
Κοu'φώματα 2 σύνολα
Καθαρότερο 1 σύνολο πυροβόλων όπλων συγκόλλησης
Χαρακτηριστικά γνωρίσματα του ωφέλιμου φορτίου 8kg 1.4m βραχίονας 6 ρομπότ συγκόλλησης άξονα
1. Positioner, χειρωνακτική φόρτωση
2. Κύλινδρος για τη στερέωση του προϊόντος
3. Κύλινδρος για να αναποδογυρίσει το προσάρτημα
4. Αυτόματη συγκόλληση ρομπότ
5. Εγχειρίδιο που ξεφορτώνει το προϊόν
6. Καθαρότερη συσκευή πυροβόλων όπλων συγκόλλησης
Παράμετροι προϊόντων
Τεχνικά στοιχεία για το ωφέλιμο φορτίο 8kg 1.4m βραχίονας 6 ρομπότ συγκόλλησης άξονα
Στοιχεία | Παράμετροι | |
Πρότυπο | HS-r6-08 | |
Βαθμοί ελευθερίας | 6 | |
Οδηγώντας μέθοδος | Σερβο οδήγηση εναλλασσόμενου ρεύματος | |
Μέγιστο ωφέλιμο φορτίο | 6kg | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | ±0.05mm | |
Σειρά κινήσεων | J1Axis | ±170° |
J2Axis | +120°~ -85° | |
J3Axis | +85°~ -165° | |
J4Axis | ±180° | |
J5Axis | ±135° | |
J6Axis | ±360° | |
Μέγιστη ταχύτητα | J1Axis | 2.27rad/s, 130°/s |
J2Axis | 2.27rad/s, 130°/s | |
J3Axis | 2.27rad/s, 130°/s | |
J4Axis | 3.93rad/s, 225°/s | |
J5Axis | 2.53rad/s, 145°/s | |
J6Axis | 6.98rad/s, 400°/s | |
Ροπή | J4Axis | 12N.m |
J5Axis | 10N.m | |
J6Axis | 8N.m | |
Περιβάλλον | Θερμοκρασία | 0℃~55℃ |
Υγρασία | 20%~80% (κανένας παγετός) | |
Άλλος |
Αποφύγετε το εύφλεκτα, εκρηκτικά, διαβρωτικά αέριο και το υγρό Κανένα νερό, πετρέλαιο, σκόνη Κρατήστε μακρυά από το θόρυβο (πλάσμα) |
|
Μέθοδος εγκατάστασης | Επίγεια εγκατάσταση | |
Κύριο σώμα ρομπότ | 180kg | |
Δύναμη | Τριφασικό 380V, 50HZ/60HZ, 3.6KVA | |
Ηλεκτρικό βάρος γραφείου | 200kg |
1. Σύστημα συγκόλλησης: Μηχανή συγκόλλησης της Panasonic TIG με το αυτόματο σύστημα τροφοδοσίας καλωδίων. Σταθερή απόδοση. 2. Αυτόματο σύστημα συναγερμών: εάν οποιοδήποτε πρόβλημα στη σίτιση ή το εφοδιασμό υγραερίου καλωδίων και ούτω καθεξής, το ρομπότ συγκόλλησης θα ανησυχήσει και η συγκόλληση θα σταματήσει έως ότου καθαρίζετε το συναγερμό. 3. Σύστημα πυροβόλων όπλων συγκόλλησης: διάσημο πυροβόλο όπλο συγκόλλησης εμπορικών σημάτων TBI. 4. Καθαρισμός πυροβόλων όπλων συγκόλλησης και τέμνον σύστημα καλωδίων: Εμπορικό σήμα TBI.
5. Διάφραγμα φωτός τόξων: ο κύλινδρος ωθεί την αυτόματη περιστροφή. Χρήση για την παρεμπόδιση της ελαφριάς ρύπανσης κατά τη διάρκεια της διαδικασίας εργασίας.
6. Σύστημα επιτροπής Startcontrol: Χειρωνακτική/αυτόματη πλατφόρμα κουμπιών με τη φορητή δομή. Κατάλληλος για τη λειτουργία. 7. Positioner λειτουργώντας σταθμών: Σχεδιάζεται με δύο σύνολα λειτουργώντας πίνακα. Ο ενιαίος πίνακας θα μπορούσε να επιτύχει την περιστροφή 3600 που είναι κατάλληλη για τη συγκόλληση πολυ-γωνίας. Δύο σύνολα positioner συστήματος θα μπορούσαν να επιτύχουν 180°rotation μέσω της μηχανής αξόνων. Θα μπορούσε να επιτύχει την εναλλακτική χρήση ώστε να αυξηθεί η αποδοτικότητα. 8. Σύστημα στερέωσης κομματιού εργασίας: οι κύλινδροι θα ωθήσουν και θα στερεώσουν το κομμάτι εργασίας. Ισορροπημένη και σταθερή δύναμη στερέωσης.
