Τόπος καταγωγής:
Κίνα
Μάρκα:
HWASHI
Πιστοποίηση:
CE/CCC/ISO
Αριθμό μοντέλου:
Wl-MF-130K
Μας ελάτε σε επαφή με
Βίντεο
Βίντεο

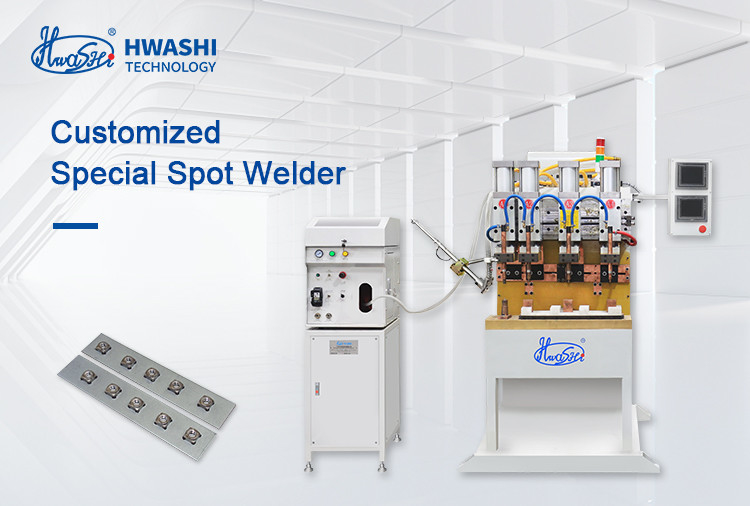

Μηχανή ΣΥΝΕΧΟΥΣ συγκόλλησης καρυδιών φύλλων μετάλλων με το αυτόματο κύπελλο σίτισης καρυδιών
Μηχανή συγκόλλησης
Υιοθετήστε τη μέση μηχανή συγκόλλησης ΣΥΝΕΧΏΝ σημείων αναστροφέων συχνότητας 130KVA. Υιοθετεί την πιό πρόσφατη παραγωγή του μέσου ελεγκτή συγκόλλησης αναστροφέων συχνότητας, έχει πολλά πλεονεκτήματα όπως κοντός δύναμη-στο χρόνο, την υψηλή θερμική αποδοτικότητα, την τριφασική ΣΥΝΕΧΗ παραγωγή, την υψηλή συχνότητα εργασίας και τη μικρή απώλεια μετασχηματιστών. Αυτή η αυτόματη μηχανή συγκόλλησης καρυδιών με το αυτόματο σύστημα τροφοδοσίας χρησιμοποιεί την αρχή δόνησης μαγνητικών πεδίων για να επιλέξει το καρύδι, κατόπιν το καρύδι θα μεταφερθεί στη θέτοντας θέση. Η μηχανή θα διευθύνει να ενώσει στενά αυτόματα.
Αυτόματο σύστημα τροφοδοσίας καρυδιών
Τα καρύδια θα τοποθετηθούν στο vibrative πιάτο. Μέσω της διαδικασίας δόνησης, μετάδοση εκκέντρων, επιλογή, που παρατάσσει, τα καρύδια θα εισαχθούν στο διανομέα. Και το καρύδι θα εισαχθεί στη θέση και την ένωση συγκόλλησης ένα προς ένα μέσω του διανομέα.
Χαρακτηριστικό γνώρισμα
1) Το πιάτο δόνησης σχεδιάζεται για να εξοπλίσει με τη λειτουργία της παρεμπόδισης της στροφής καρυδιών πίσω και του θορύβου
2) Υψηλή ταχύτητα της ταξινομώντας λειτουργίας για να εξασφαλίσει την ταχύτητα σίτισης του καρυδιού
3) Αισθητήρας χρήσης multidigit για να διαμορφώσει την πλήρη αυτόματη λειτουργία κλειστών βρόγχων. Αυτό μπορεί να εξασφαλίσει την αξιοπιστία της μηχανής
4) Τα κινούμενα μέρη αποτελούνται από το ειδικό υλικό για να εξασφαλίσουν ότι η χαμηλή τριβή μεταφορών ενώ χαμηλώνει το κόστος παραγωγής.
5) Οποιαδήποτε μορφή του καρυδιού θα μπορούσε να είναι πραγματοποιημένη αυτόματη σίτιση.
6) Στο αυτοκίνητο και τα μέρη του, πολλά από τα κομμάτια εργασίας συνδέονται μέσω των καρυδιών ή των μπουλονιών. Σήμερα, πολύς εξοπλισμός συγκόλλησης έχει την αποστασία στα καρύδια συγκόλλησης, έτσι η επιχείρησή μας σχεδίασε αυτήν την σταθερή μηχανή συγκόλλησης σημείων με το αυτόματο σύστημα τροφοδοσίας καρυδιών/μπουλονιών. Αυτό το σχέδιο θα μπορούσε τέλεια να αντιμετωπίσει τα προβλήματα της διαδικασίας σίτισης καρυδιών και να επιτύχει την αυτόματη διαδικασία σίτισης. Αυτή η μηχανή θα μπορούσε να χρησιμοποιηθεί για ολόκληρη τη γραμμή παραγωγής. Εάν ταιριάζετε με τη μηχανή το ρομπότ, μπορείτε να επιτύχετε την πλήρη αυτόματη παραγωγή, καμία ανάγκη του υπαλλήλου.
Πρότυπο 1: Ενιαία επικεφαλής μηχανή συγκόλλησης σημείων με το κύπελλο σίτισης καρυδιών
|
Αυτόματο κύπελλο σίτισης καρυδιών |
|
Σωλήνας και πυροβόλο όπλο σίτισης καρυδιών |
|
Κεφάλια συγκόλλησης |
Πρότυπο 2: Μηχανή συγκόλλησης σημείων MultipleHead με το κύπελλο σίτισης καρυδιών
|
Αυτόματο κύπελλο σίτισης καρυδιών |
|
Τέσσερα κεφάλια συγκόλλησης και jig |
|
Ελεγκτής οθόνης αφής |
|
Δείγμα |
Πρότυπο 3: Αυτόματη μηχανή συγκόλλησης σημείων με τον περιστροφικό πίνακα για το σφιγκτήρα σωλήνων
|
Περιστροφικός πίνακας με 8 jigs |
|
Μηχανικός βραχίονας για να ξεφορτώσει το σφιγκτήρα σωλήνων μετά από τη συγκόλληση |
|
Ελεγκτής οθόνης αφής |
|
Δείγμα |
Πρότυπο 4: Αυτόματη μηχανή συγκόλλησης σημείων καρυδιών με το διπλό CNC πίνακα με jig
|
διπλοί CNC πίνακες με jigs |
|
Αυτόματο κύπελλο σίτισης καρυδιών |
|
Jig μετά από να φορτώσει το προϊόν |
|

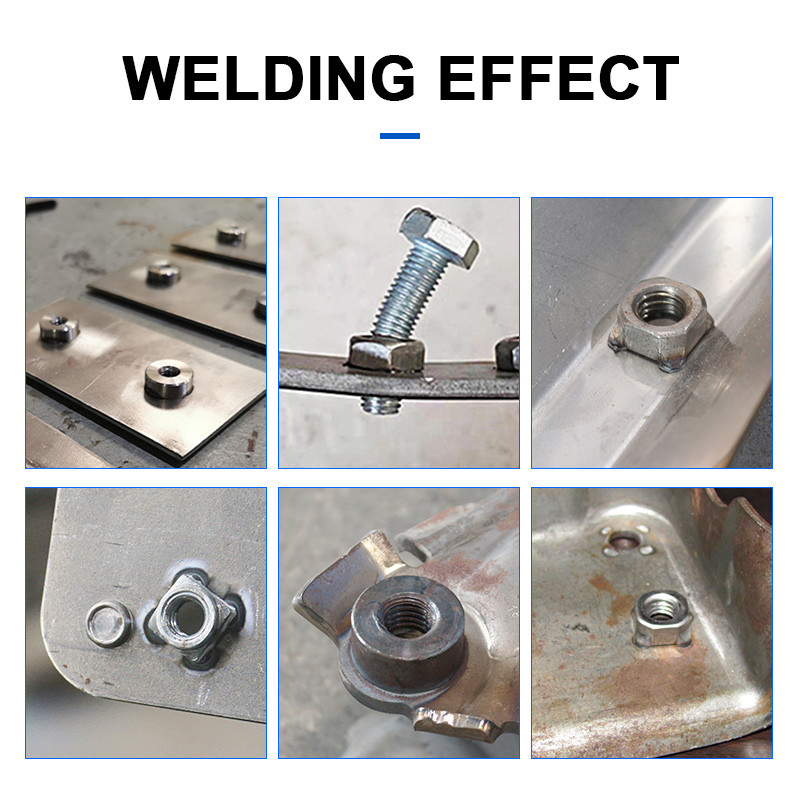

Φωτογραφία προϊόντων μετά από τη συγκόλληση |
Προδιαγραφές της μηχανής συγκόλλησης
| Πρότυπο | Wl-MF-130K |
| Δύναμη εισαγωγής (V/φ) | 380/3 |
| Εκτιμημένη δύναμη (KVA) | 130kva |
| Εφαρμόσιμο υλικό | Συγκόλληση του καρυδιού στο φύλλο μετάλλων |
| Ανώτατο ρεύμα βραχυκυκλώματος (Κα) | 23 |
| Δύναμη ηλεκτροδίων (κλ) | 1000 |
| Κτύπημα ηλεκτροδίων (ΚΚ) | 100 |
| Διάσταση (L*W*H) | 950mm*800mm*1675mm |
| Εξουσιοδότηση | 1 έτη |
Προδιαγραφές του αυτόματου κύπελλου σίτισης καρυδιών
| Στοιχεία | Παράμετροι | |
|
Αυτόματο σύστημα τροφοδοσίας |
Τάση εισαγωγής | 220V±10% 50HZ |
| Δύναμη εισαγωγής | 0.35KVA | |
| Ταχύτητα πιάτων δόνησης | 60-100pcs/min | |
| Κατάλληλα μεγέθη καρυδιών | M4-M16 | |
| Κατάλληλη μορφή καρυδιών |
Quadrangle, τετραγωνικός, εξαγωνικός, hexagon, φλάντζα, κύκλος |
|
| Ικανότητα μετάδοσης | 40-60pcs/min | |
| Γωνίες μετάδοσης | 30-50° | |
| Μέθοδος μετάδοσης | Γλιστρώντας ράγα ή ηλεκτρομαγνητικός τύπος | |
| Μέγεθος πιάτων δόνησης | 302mm | |
| Ποσό αποθήκευσης καρυδιών | 20000 PC | |
| Σύστημα συγκόλλησης αντίστασης | Τάση εισαγωγής | 380V±10% 50HZ (διφασικό) |
| Δύναμη εισαγωγής | 150KVA | |
| Δευτεροβάθμια τάση | AC10.8V | |
| Ανώτατο ρεύμα βραχυκυκλώματος | 3800A | |
| Πίεση ηλεκτροδίων | 1000kg | |
| Πίεση σίτισης | 150kg | |
| Πίεση αέρα | ≧0.6Mpa | |
| Πίεση νερού |
≧0.1Mpa |

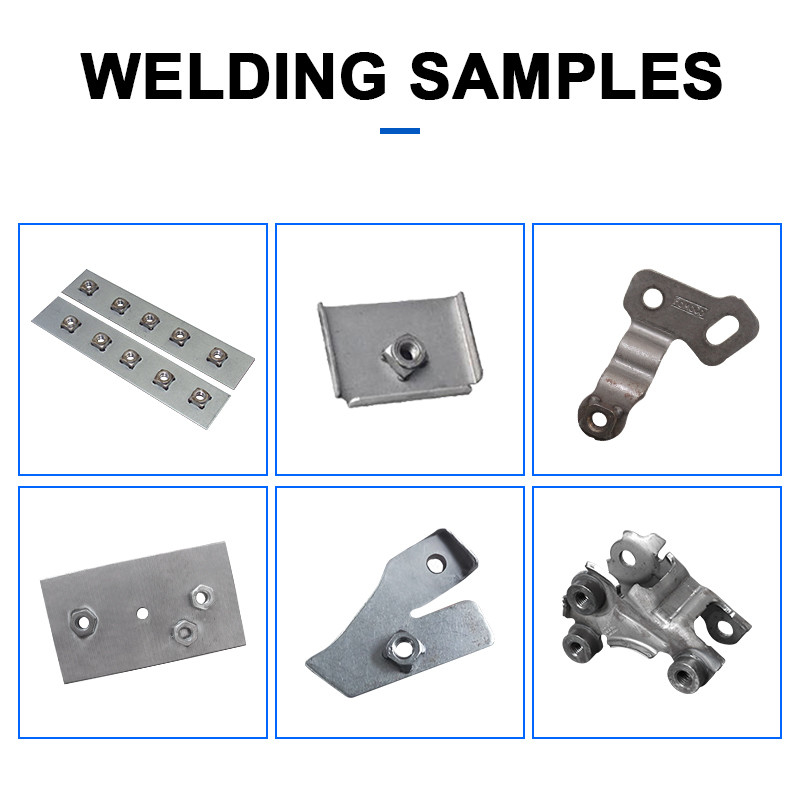

ΕΦΑΡΜΟΓΗ ΚΑΙ ΔΕΙΓΜΑΤΑ
