Μηχανή συγκόλλησης συρμάτων για αυτοματοποιημένη γραμμή παραγωγής καλωδίων

Μηχανή συγκόλλησης συρμάτων για αυτοματοποιημένη γραμμή παραγωγής καλωδίων

Περιγραφή του προϊόντος

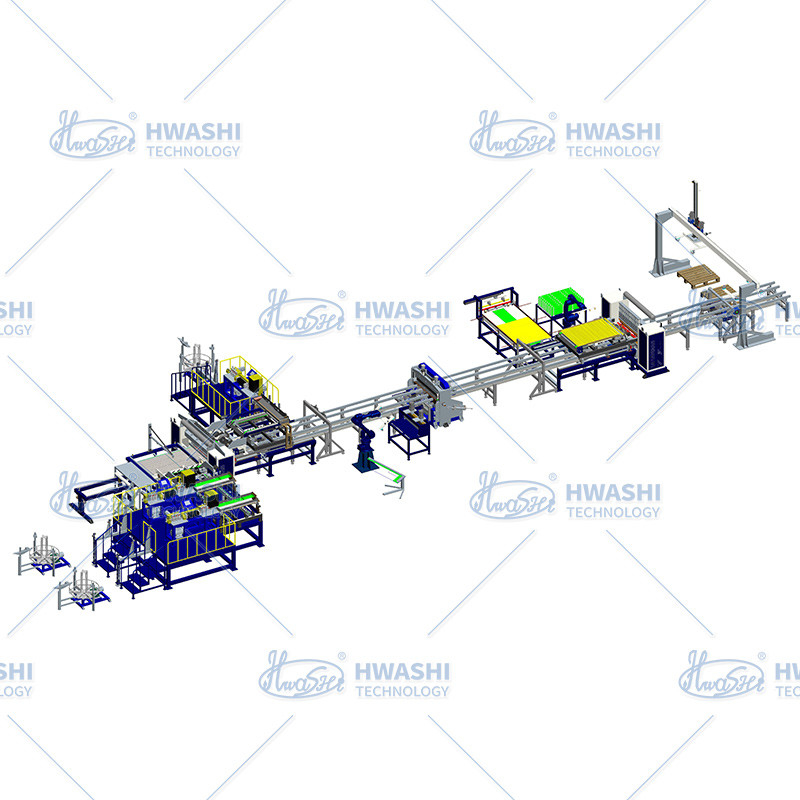

Η γραμμή παραγωγής συγκόλλησης που σχεδιάστηκε για το συγκεκριμένο έργο προορίζεται ειδικά για την ταχεία παραγωγή συσσωρευτών συσσωρευτών.Επιτρέπει την πλήρως αυτοματοποιημένη παραγωγή συρματόπλεγματος και στερεωτικού. Η επίτευξη αυτόματης κοπής σύρματος, τροφοδοσίας, συγκόλλησης, κάμψης, περιστροφής, κοπής άκρων, αυστηροποίησης αυτόματης τροφοδοσίας, συγκόλλησης και στοίβασης του τελικού προϊόντος.Ολόκληρος ο σχεδιασμός της γραμμής απαιτεί μόνο δύο χειριστέςΕπίσης, συμβάλλει στην αντιμετώπιση των προβλημάτων της αστάθειας της ποιότητας και της χαμηλής αποδοτικότητας που συνδέονται με τις χειροκίνητες εργασίες.Η αποδοτικότητα της παραγωγής και το επίπεδο αυτοματισμού βελτιώνονται σημαντικά.

Εργασιακή διαδικασία

1)Η μηχανή ευθείας και κοπής καλωδίου υψηλής ταχύτητας θα κόψει τα καλώδια από το σπείρωμα καλωδίου,και στη συνέχεια φορτώστε τα καλώδια στο σύστημα τροφοδοσίας καλωδίου για αυτόματη γέμιση καλωδίου των διασταυρούμενων καλωδίων και καλωδίων γραμμής.

2) Το σύστημα πλήρωσης καλωδίου διασταύρωσης και καλωδίου γραμμής θα τροφοδοτήσει αυτόματα το καλώδιο στην θέση συγκόλλησης.

3) Η μηχανή συγκόλλησης θα κάνει την συγκόλληση αυτόματα.

4)Μετά την συγκόλληση, το ρομπότ θα πάρει το δίχτυ και θα το φορτώσει στον σταθμό κοπής συρμάτων για την κοπή των άκρων.

5)Μετά την κοπή, το ρομπότ θα τοποθετήσει το σύρμα πίσω στη γραμμή μεταφοράς και θα το μεταφέρει στον σταθμό κάμψης.

6)Η μηχανή κάμψης θα κάμψει τη μία πλευρά του πλέγματος.

7)Το περιστρεφόμενο σύστημα θα περιστρέψει το δίχτυ και η μηχανή κάμψης θα κάμψει την άλλη πλευρά του δίχτυ.

8)Το συρματόπλεγμα θα μετακινηθεί στην θέση συγκόλλησης των στερεωτικών (βάρες στήριξης)

Ο μηχανικός βραχίονας φορτώνει τους σκληρύνοντες και τους στερεώνει αυτόματα στη θέση συγκόλλησης.

10) Η μηχανή συγκόλλησης θα κάνει συγκόλληση των στερεοτήτων σύμφωνα με τα σχέδια.

11)Μετά τη συγκόλληση, ο μηχανικός βραχίονας εκφόρτωσης αναστρέφεται και στοιβάζει αυτόματα το τελικό προϊόν.

Τεχνικά δεδομένα

Λεπτομέρειες μηχανής:

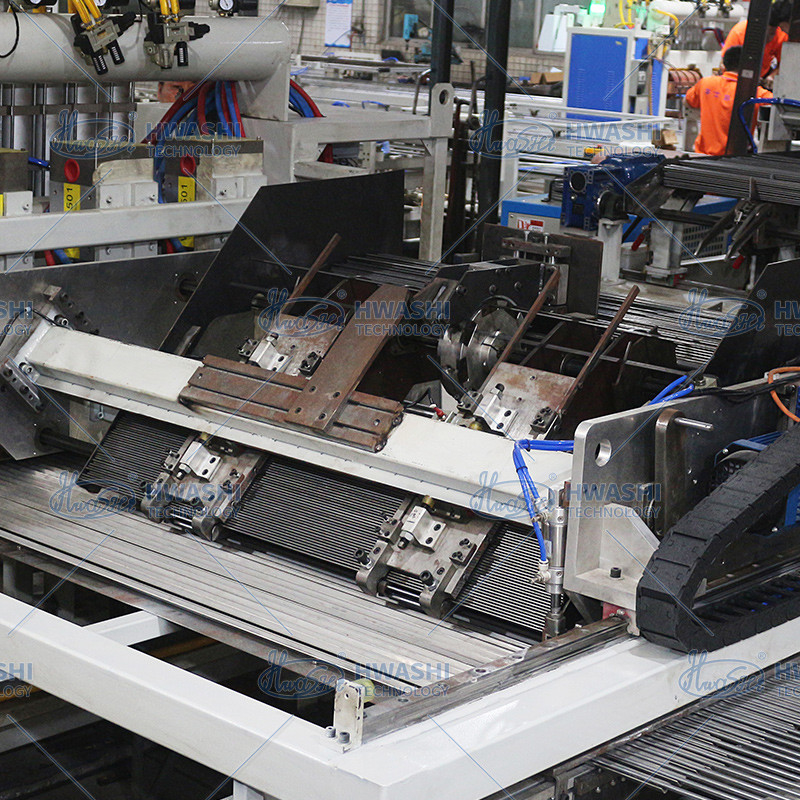

Μηχανή κοπής σύρματος υψηλής ταχύτητας	Αυτόματο σύστημα τροφοδοσίας καλωδίων
Σύστημα αυτόματης πλήρωσης αγωγού	Σύστημα αυτοματοποιημένης πλήρωσης με διασταυρούμενο σύρμα
Μηχανή συγκόλλησης συρματόπλεγματος	Αυτοματοποιημένη συρματόπλεκτη μετακινούμενη άμαξα
Ρομπότ και μηχανή κοπής συρμάτων	Μηχανή κάμψης συρμάτων
Σύστημα φόρτωσης στερεοποιητών	Σύστημα συγκόλλησης με σκληροποιητή

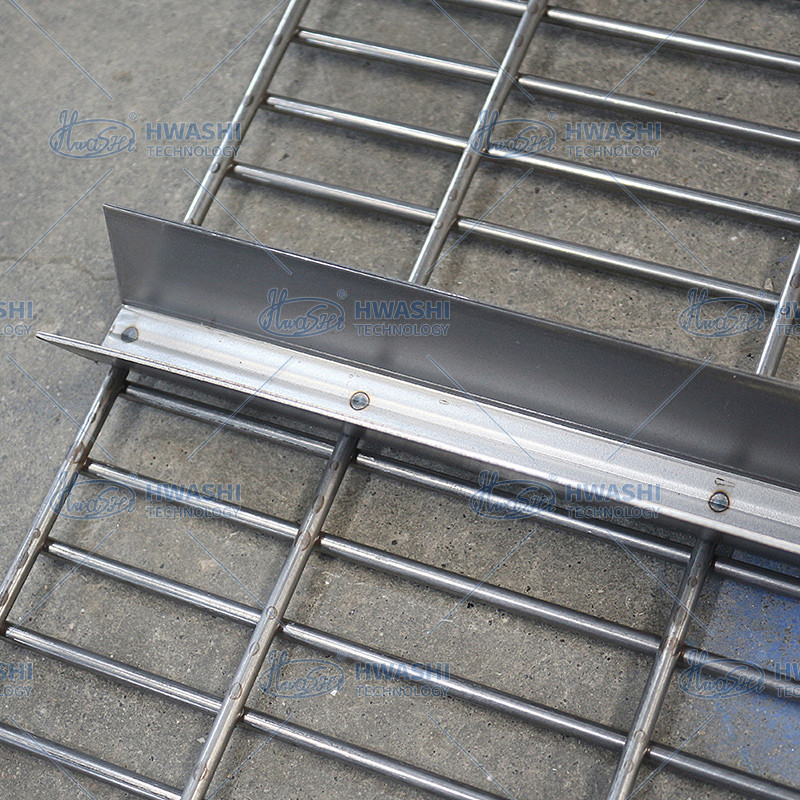

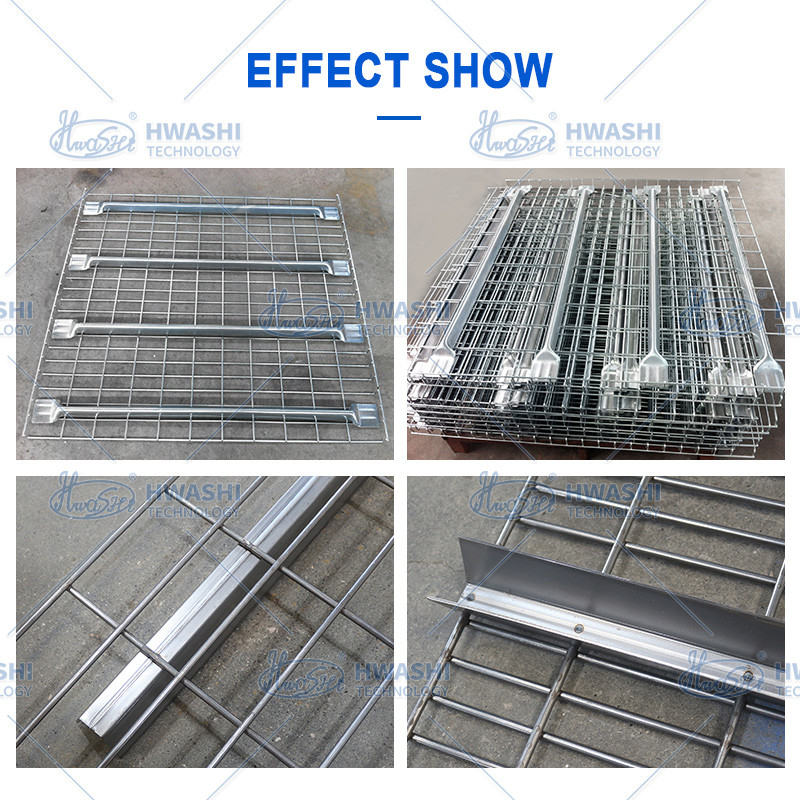

Αυτόματη εκφόρτωση και στοίβαση	Τελικό προϊόν
