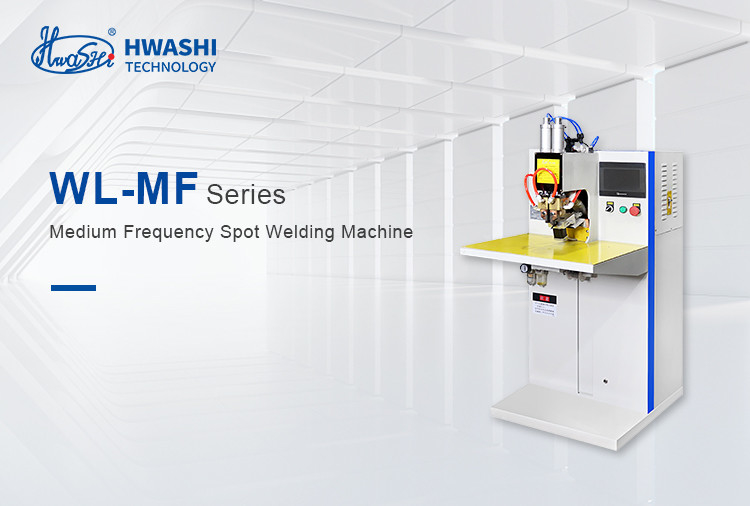

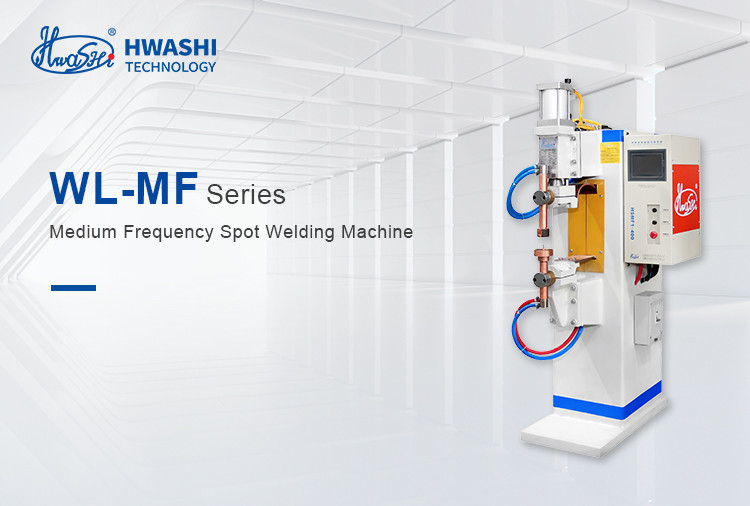

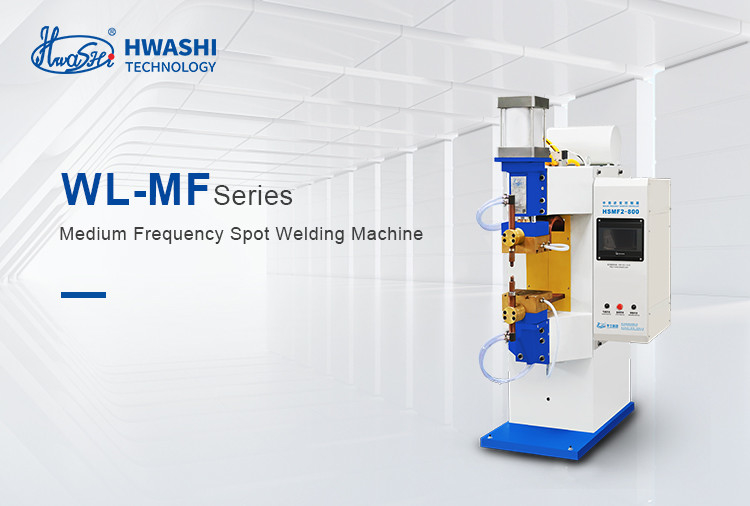

HWASHI Μηχανή συγκόλλησης σημείων αλουμινίου με μετατροπέα μεσαίας συχνότητας

Περιγραφή

Σύστημα ελέγχου αντίστασης συνεχούς ρεύματος μετατροπέα μεσαίας συχνότητας: Βλέπε την παρακάτω εικόνα, το τριστάσιο ρεύμα εναλλασσόμενου ρεύματος έχει διορθωθεί σε συνεχές.Στη συνέχεια, μετατρέψει σε μέση συχνότητα 1000Hz τετραγωνικό κύμα και συνδεθεί σε πρωταρχικό του μετασχηματιστή συγκόλλησης μέσω κυκλώματος μετατροπέα που αποτελείται από IGBTΜετά τη διόρθωση μέσω μετασχηματιστή συγκόλλησης, το ρεύμα γίνεται συνεχές με μικρό παλμό και τροφοδοτείται σε ηλεκτρόδιο για συγκόλληση.Ο μετατροπέας θα ρυθμίσει το ρυθμό κύκλου εργασίας του IGBT σύμφωνα με την ανατροφοδότηση του πρωτογενούς και δευτερογενούς ρεύματος συγκόλλησης, έτσι ώστε να επιτευχθεί σταθερό ρεύμα κατά τη διάρκεια της διαδικασίας συγκόλλησης.

Εφαρμογή

Αισθητήρας, LED και μολύβι του, χαλκό φύλλο και εξαφανισμένο σύρμα, ρελέ, ρολόι, χωρητική γρουσουλίτσα και μολύβι, χαλκό σύρμα, πένα αντίστασης, επαγωγικότητα, μπαταρία και σταθεροποιητικό σύνδεσμο, πρίζα,ασημένιο επαφή και χαλκό φύλλο, συγκόλληση κεραυνών με υλικό βολφραμίου και μολυβδενίου κλπ.

Σε σύγκριση με τον κανονικό ελεγκτή εναλλασσόμενου ρεύματος, ο ελεγκτής MF έχει τα ακόλουθα πλεονεκτήματα:

1. Προχωρημένη μηχανή συγκόλλησης, υιοθετώντας την αρχή του μετατροπέα MF.
2. Το ρεύμα συγκόλλησης είναι συνεχές, χωρίς επαγωγικότητα, υψηλότερη απόδοση εισόδου και εξόδου θερμότητας, πιο αξιόπιστη και σταθερή ποιότητα συγκόλλησης
3. Τρι φάση ισορροπία φορτίου, συντελεστής ισχύος είναι κοντά στο 1
4. Πιο ακριβής και ταχύτερος έλεγχος του ρεύματος συγκόλλησης.
5. Μειώστε το κόστος παραγωγής, εξοικονομήστε ενέργεια, μειώστε την απαίτηση για καλώδια και το κόστος συντήρησης, βελτιώστε τον παράγοντα επαγωγής.
6. Αποθηκεύει ενέργεια σε έναν ειδικό μετατροπέα, πιο προσαρμοσμένη στις διακυμάνσεις του δικτύου ηλεκτρικής ενέργειας.
7. Μικρότερο μέγεθος και μικρότερο βάρος μετασχηματιστή συγκόλλησης, ένα τρίτο της μηχανής εναλλασσόμενου ρεύματος.
8. Να είναι σε θέση να συγκολλήσει αλουμίνιο και καλωδιωμένο υλικό προϊόν
9. Ιδιαίτερα κατάλληλα για συγκόλληση τριών στρωμάτων μεταλλικών φύλλων ή πολύ λεπτών προϊόντων

Ελέγχων

Οι λειτουργίες και τα χαρακτηριστικά του συστήματος ελέγχου:

Το σύστημα ελέγχου αποτελείται από ελεγκτή, μετασχηματιστή μέσης συχνότητας και εργασιακά κομμάτια συγκόλλησης.και μέρος του κέντρου ελέγχου, κλπ.

1) 101 σετ προγραμματιζόμενων μοντέλων συγκόλλησης, 96 σετ μοντέλων συγκόλλησης με συγκόλληση.

2) Η λειτουργία του ρεύματος σημείου συγκόλλησης αυξάνεται προοδευτικά, αποτελεσματικά να λύσει την αστάθεια της επίδρασης συγκόλλησης που προκαλείται από ρεύμα μετατόπισης κατά την εκτέλεση πολυεπίπεδης συγκόλλησης;

3) Να είναι σε θέση να ρυθμίζει το ρεύμα προθέρμανσης, το ρεύμα συγκόλλησης και το ρεύμα θέρμανσης, να αποτρέπει αποτελεσματικά το σπρέι κατά τη διάρκεια της συγκόλλησης και την εξασθένιση του εργασιακού τμήματος μετά τη συγκόλληση.Οι 3 ηλεκτρικοί παλμοί μπορούν να ρυθμιστούν ξεχωριστά και να συνδυαστούν ξεχωριστά ή ελεύθερα;

4) Να είναι σε θέση να αυξάνει και να μειώνει αργά το ρεύμα, να αποφεύγει αποτελεσματικά την ψεκασμό και το σχηματισμό ελαττωματικών κομματιών κατά τη διάρκεια της συγκόλλησης.

5) Να είναι σε θέση να συγκολλήσει ειδικό υλικό, ειδικό για συγκόλληση Αλουμινίου, γαλβανισμένου μετάλλου κλπ. με ιδανικό αποτέλεσμα συγκόλλησης.

6) Λογιστική λειτουργία: Λογιστική αποτελεσματική αριθμός χρόνων συγκόλλησης, αριθμός χρήσης ηλεκτροδίου και άλεσης για καλύτερο υπολογισμό παραγωγής και διαχείριση μηχανής.

7) Λειτουργία της μονής σημειακής συγκόλλησης, συνεχούς σημειακής συγκόλλησης.

8) Ελέγχος δυσλειτουργίας και λειτουργία αυτοπροστασίας. Κατά τη διάρκεια της διαδικασίας εργασίας, ο ελεγκτής θα κλείσει αυτόματα το ρεύμα εξόδου και θα υπενθυμίσει φιλικά το λόγο δυσλειτουργίας.

9) Εξοικονόμηση ενέργειας, ισχύς τριών φάσεων, υψηλή συχνότητα λειτουργίας, χαμηλή κατανάλωση του μετασχηματιστή, σημαντική επίδραση εξοικονόμησης ενέργειας.

10) Εύκολη εγκατάσταση και λειτουργία.Στον εξοπλισμό συγκόλλησης με μετατροπέα MF, ο όγκος του μετασχηματιστή έχει μειωθεί δραματικά σε σύγκριση με τον κοινό μετασχηματιστή εναλλασσόμενου ρεύματος.Όλο το μηχάνημα είναι ελαφρύ σε βάρος- Εύκολη εγκατάσταση και λειτουργία

11) Επικοινωνία και λειτουργία ελέγχου κώδικα BCD. Να είναι σε θέση να συνδεθεί με βιομηχανικό προσωπικό υπολογιστή, PLC και άλλες ανώτερες συσκευές ελέγχου, ώστε να επιτευχθεί τηλεχειρισμός, διαχείριση αυτοματισμού,με υψηλότερη απόδοση;

12) Υιοθετήστε DSP και PLD ως κύρια μονάδα ελέγχου. Το ηλεκτρικό κύκλωμα είναι απλό, υψηλής ολοκλήρωσης, έξυπνο. Μειώστε το ποσοστό δυσλειτουργίας. Εύκολη συντήρηση.

Ειδικότητα

Εφαρμογή

Αισθητήρας, LED και μολύβι του, χαλκό φύλλο και εξαφανισμένο σύρμα, ρελέ, ρολόι, χωρητική γρουσουλίτσα και μολύβι, χαλκό σύρμα, πένα αντίστασης, επαγωγικότητα, μπαταρία και σταθεροποιητικό σύνδεσμο, πρίζα,ασημένιο επαφή και χαλκό φύλλο, συγκόλληση κεραυνών με υλικό βολφραμίου και μολυβδενίου κλπ.

Αριθμός μοντέλου.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Ηλεκτρική τροφοδοσία εισόδου	3~380V	3~380V	3~380V	3~380V
Ονομαστική ικανότητα	90KVA	150KVA	200KVA	300KVA
Μέγιστο ρεύμα κυκλώματος εκτόξευσης	18KA	30KA	45KA	55KA
Κύκλος εργασίας	20%	20%	20%	20%
Μέθοδος ελέγχου	Πρωτογενείς/υποχρεωτικές σταθερό ρεύμα	Πρωτογενείς/υποχρεωτικές σταθερό ρεύμα	Πρωτογενείς/υποχρεωτικές σταθερό ρεύμα	Πρωτογενείς/υποχρεωτικές σταθερό ρεύμα
Συχνότητα μετατροπέα	1kHz	1kHz	1kHz	1kHz
Διάρκεια βραχίονα	220*400 χιλιοστά	220*400 χιλιοστά	220*450 χιλιοστά	220*450 χιλιοστά
Μέγιστη πίεση	6KN	10KN	15KN	20KN
Στροφή ηλεκτροδίου	60 χιλιοστά	80 χιλιοστά	80 χιλιοστά	80 χιλιοστά
Νερό ψύξης	≥8L/min	12L/min	12L/min	14L/min
Δυνατότητα συγκόλλησης	3.0+3.0mm	3.5+3.5mm	4.0+4.0mm	4.5+4.5mm
