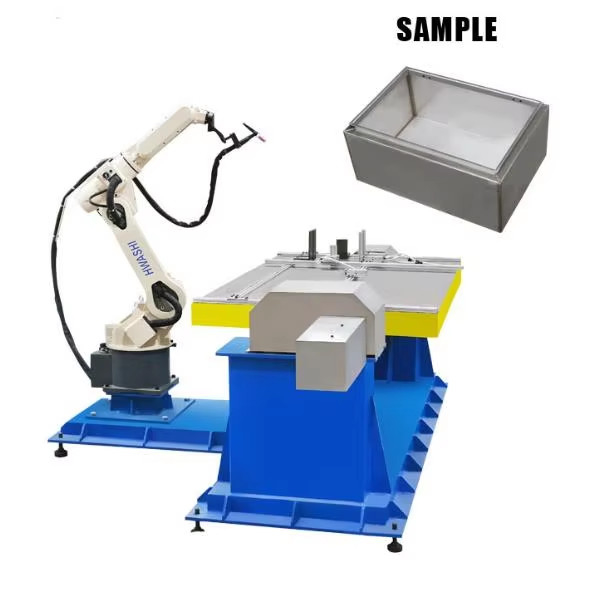

MIG Hwashi βιομηχανικό ρομπότ συγκόλλησης ακτίνων ρομπότ συγκόλλησης για το πλαίσιο ραφιών αποθήκευσης

Χουάσι βιομηχανικός χειριστήρας συγκόλλησης 6 άξων

Χαρακτηριστικά ρομπότ συγκόλλησης και διάσημα εξαρτήματα μάρκας.

1Σύστημα συγκόλλησης:Η μηχανή συγκόλλησης Panasonic MIG ή TIG με αυτόματο σύστημα τροφοδοσίας καλωδίου.

2- Αυτόματο σύστημα συναγερμού:Αν υπάρχει κάποιο πρόβλημα στην τροφοδοσία με καλώδια ή την παροχή αερίου κλπ, το ρομπότ συγκόλλησης θα συναγερθεί και η συγκόλληση θα σταματήσει μέχρι να καθαρίσει ο συναγερμός.

3Σύστημα πυροβολισμού συγκόλλησης:Το διάσημο όπλο συγκόλλησης τραυματισμού.

4Συστήματα καθαρισμού και κοπής καλωδίων:Το σήμα ΤΒΙ.

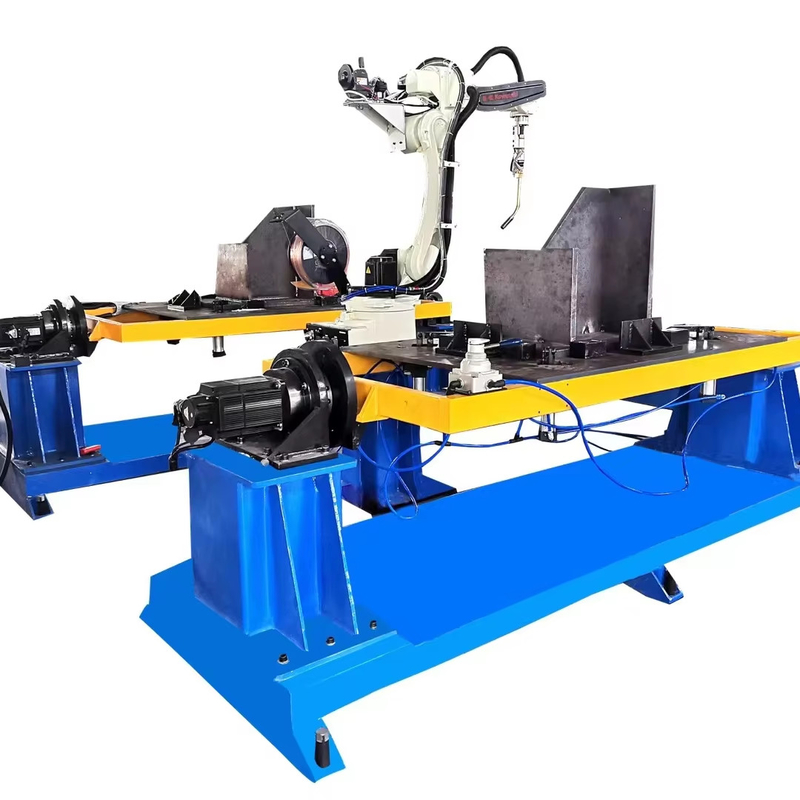

5. Τοποθετητής σταθμού εργασίας:Το μοντέλο είναι σχεδιασμένο με δύο σετ τραπεζών εργασίας.⁰Το σύστημα αυτό μπορεί να χρησιμοποιηθεί με εναλλακτική χρήση, ώστε να αυξηθεί η απόδοση.

6Σύστημα συμπίεσης του εργασιακού κομματιού:Οι κυλίνδροι θα σπρώξουν και θα σφίξουν το εργασιακό κομμάτι.

7- Φωτοαποσκόπτης τόξου:Χρήση για την πρόληψη της φωτεινής ρύπανσης κατά τη διάρκεια της διαδικασίας εργασίας.

8Ξεκινήστε το σύστημα ελέγχου:Εγχειρητική/αυτόματη πλατφόρμα με κουμπιά με φορητή δομή.

Προδιαγραφές για 5 μοντέλα ρομποτικών βραχίων

Προηγούμενο έργο: Μονάδα ρομπότ συγκόλλησης ράβδων αποθήκευσης (εφαρμόζεται σε έναν από τους κατασκευαστές ράβδων αποθήκευσης στη Νότια Κορέα)

Απαιτήσεις του πελάτη
1Χρησιμοποιήστε ρομπότ για την αντικατάσταση εργατικού δυναμικού για συγκόλληση.
2Υλικό του εργαστηρίου: σίδηρο, χάλυβα, πάχος τοιχώματος: 2-5mm, μέγεθος: μήκος: 1300-2700mm πλάτος: 200mm
3Το εργασιακό κομμάτι πρέπει να συγκολλείται εναλλακτικά σε δύο άκρες των αρθρώσεων και να ζητείται να μειωθεί η παραμόρφωση.

Σενάρια εφαρμογής και δείγμα συγκόλλησης

Λύσεις

1Το ολοκληρωμένο σύστημα ρομπότ συγκόλλησης περιλαμβάνει 2 σύνολα ρομπότ μήκους 1.4m HS-R6-08, 2 σύνολα μηχανής συγκόλλησης 350A MIG, 2 σύνολα αυτοματοποιημένου πυροβόλου συγκόλλησης κατά της σύγκρουσης,Δύο σύνολα ενός άξονα κατακόρυφου τοποθετητή περιστροφής, 1 σύνολο καθαριστικού καπνού συγκόλλησης και 2 σύνολα ελαστικών συγκόλλησης (κάθε ελαστικό μπορεί να φορτωθεί με δύο κομμάτια δέσμης ράφους στροζ), κλπ.
2Για να διασφαλιστεί η σταθερότητα και η σταθερότητα της ποιότητας συγκόλλησης, προτείνουμε να εξοπλιστούν με συσκευή καθαρισμού συγκόλλησης.
3Η αυτόματη συγκόλληση πραγματοποιείται από το ρομπότ MIG έξι αξόνων.Οι κύλινδροι ή οι γρήγοροι σφραγίστες χρησιμοποιούνται για τη σταθεροποίηση της θέσης του προϊόντος με την αρχή του μοχλού για να εξασφαλιστεί η θέση των απαιτήσεων της αυτόματης συγκόλλησης του ρομπότΣύμφωνα με τις απαιτήσεις της αποδοτικότητας της παραγωγής, σχεδιάζονται δύο σετ ενός εστιαστήρα θέσης ενός άξονα,για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα,Ένα για συγκόλληση.


Επιπτώσεις της εφαρμογής

1. Διπλή-σταθμός σταθερή διάταξη τραπέζι μπορεί να συνειδητοποιήσει μακροχρόνια συνεχής συγκόλληση, η αποτελεσματικότητα συγκόλλησης και ποιότητα συγκόλλησης έχει βελτιωθεί σημαντικά.

2Το σταθερό τραπέζι πραγματοποιεί τη συμπίεση του εργασιακού μερίδιου κάθε φορά και πραγματοποιεί αυτόματα την εναλλακτική συγκόλληση του προϊόντος, έτσι ώστε η παραμόρφωση να ελέγχεται αποτελεσματικά.

3Η μηχανή αυτή μπορεί να επιτύχει αυτόματη συγκόλληση με χειροκίνητο φορτίο υλικού. Μπορεί επίσης να βελτιώσει την ποιότητα συγκόλλησης και την απόδοση συγκόλλησης. Επιπλέον, μπορεί να μειώσει το κόστος παραγωγής.Το πρόβλημα της αστάθειας της ποιότητας και της χαμηλής αποδοτικότητας της παραγωγής που προκαλείται από καθαρά χειροκίνητη λειτουργία έχει επιλυθεί.

4Η βιομηχανία συγκόλλησης είναι μια βιομηχανία υψηλού κινδύνου, η υψηλή θερμοκρασία, το φως τόξου και ο καπνός συγκόλλησης έχουν μια ορισμένη επίδραση στη σωματική και ψυχική υγεία των εργαζομένων.

5Είναι αναπόφευκτη τάση η χρήση ρομπότ για την αντικατάσταση ρομπότ συγκόλλησης στη συγκόλληση, η οποία δεν είναι μόνο η προώθηση της αγοράς, αλλά και η απαίτηση της τεχνολογικής αναβάθμισης.

Η ροή εργασίας

1) Η χειροκίνητη φόρτωση του εργασιακού μεγέθους στο σταθερό τραπέζι στο σταθμό 1.

2) Ξεκινήστε την συγκόλληση.

3) Το ρομπότ και η μηχανή συγκόλλησης θα κάνουν συγκόλληση στο εργασιακό κομμάτι σύμφωνα με το προεπιλεγμένο πρόγραμμα.

4) Η συγκόλληση ολοκληρώθηκε.

5) Κατά τη διάρκεια της συγκόλλησης του σταθμού 1, ο σταθμός 2 φορτώνεται και στερεώνει το εργασιακό κομμάτι συγχρονικά.

6) Εργασία κύκλου

Διαδικασίες συγκόλλησης με ρομπότ

Τα ρομπότ HWASHI παρέχουν μέγιστη εμβέλεια εργασίας και μπορούν να εγκατασταθούν από πολλαπλές πλευρές για να βελτιωθεί η ευελιξία του συστήματος.Οι πηγές ενέργειας συγκόλλησης μπορούν να ταιριάζουν για να ανταποκρίνονται σε διαφορετικές απαιτήσεις συγκόλλησης και να πραγματοποιούν διάφορες διαδικασίες συγκόλλησης..

Παροχή διαφορετικών τύπων positioner συγκόλλησης
1. μπορεί να εργάζεται σε συντονισμό με το ρομπότ για να εξασφαλίζει σταθερή ταχύτητα συγκόλλησης και στάση και να παρέχει υψηλότερη ποιότητα συγκόλλησης.

2Χρησιμοποιήστε εισαγόμενους κινητήρες με υψηλή ακρίβεια, υψηλή ακρίβεια περιστροφής, ακριβή τοποθέτηση και ισχυρή αντοχή.

3Με τη στροφή του εργασιακού τμήματος που είναι στερεωμένο στο τραπέζι εργασίας προς την απαιτούμενη γωνία συγκόλλησης.

Παρέχει τον 7ο άξονα της εξατομικευμένης μηχανής

1- αύξηση της εμβέλειας του ρομπότ για την επίλυση των μειονεκτημάτων της περιορισμένης εμβέλειας που προκαλείται από την περιορισμένη εμβέλεια της κίνησης του ρομπότ.

2Η εγκατάσταση του ρομπότ στη σιδηροδρομική γραμμή: το ρομπότ μπορεί να περπατήσει μόνο του ή να περπατήσει με τη συμβατή παροχή ενέργειας συγκόλλησης και το ντουλάπι ελέγχου του ρομπότ στο σύνολό του σύμφωνα με τις συνθήκες εργασίας των πελατών στο χώρο.

3Ειδικός μηχανισμός προστασίας για την πρόληψη των ψεκασμών συγκόλλησης ή της σκόνης στον αέρα που θα προκαλέσουν κακό αντίκτυπο των εξαρτημάτων ακριβείας.

4Για να προσαρμοστεί στις διαφορετικές συνθήκες των διαφορετικών πελατών, να είναι σε θέση να κάνει διαφορετική διαμόρφωση και εγκατάσταση για τον πελάτη.

Ενσωμάτωση ρομπότ

Εκτός από τα συστήματα ρομπότ HWASHI, μπορούμε επίσης να ενσωματωθούμε με διεθνείς μάρκες ρομπότ για να παρέχουμε πλήρεις λύσεις ρομπότ συγκόλλησης.

Χώρες ρομπότ και δείγμα συγκόλλησης

Εφαρμογές ρομπότ συγκόλλησης

Το ρομπότ συγκόλλησης μπορεί να συγκολλήσει σίδηρο, ανοξείδωτο χάλυβα, τσιμεντωμένους σωλήνες, πλάκες, σύρματα, σωλήνες και μικρά και μεγάλα εργασιακά κομμάτια μπορούν να συγκολληθούν ρομποτικά με καλό και όμορφο αποτέλεσμα συγκόλλησης
