Η μηχανή κάμψης μετατρέπει επιδέξια το επίπεδο πλέγμα σε ένα ακριβώς τετραγωνισμένο πλαίσιο. Η επίτευξη της διαδικασίας κάμψης σε περίπου 20-25 δευτερόλεπτα υπογραμμίζει την αποτελεσματικότητα της μηχανής και την ικανότητα ταχείας παραγωγής.
Bending Beam
-
Η δοκός κάμψης που υποβάλλεται σε επεξεργασία CNC χρησιμοποιείται για να εξασφαλίσει τη γωνία κάμψης.
-
Κάθε καλούπι στη δοκό κάμψης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω κατά περίπου 3 mm για να αυξήσει το εύρος κάμψης.
-
Ο σχεδιασμός καλουπιού 120 μοιρών έκανε κάθε γωνία κάμψης πιο ομαλή.
Bending Frame
Το πλαίσιο της μηχανής διαθέτει ένα στιβαρό ορθογώνιο σχεδιασμό, με παχύτερες ατσάλινες κολόνες και ένα πάνελ κάλυψης σε σχήμα πόρτας, εξασφαλίζοντας εξαιρετική σταθερότητα και σταθερότητα.
Hydraulic Pressure Station
Σχεδιασμένη ειδικά για την κάμψη πλεγμάτων δεξαμενών παλετών, η μηχανή κάμψης IBC τα διαμορφώνει επιδέξια σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm)×(1000±5mm). Αυτός ο σταθμός υδραυλικής ισχύος εγγυάται βέλτιστη απόδοση κάμψης.
IBC Cage Frame Locking Machine
Η μηχανή κλειδώματος πλαισίου κλωβού IBC είναι σχολαστικά κατασκευασμένη ως μια συνεκτική μονάδα, με εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή δύναμη κλειδώματος και ένα απρόσκοπτο συνδυασμό σταθερότητας και αποτελεσματικότητας κατά τη λειτουργία.
Locking Efficiency and Quality
Adjustable Clinching Arm:
Προσαρμοσμένο σε διαφορετικά μεταλλικά σχέδια κλωβών IBC, το ρυθμιζόμενο βραχίονα συγκόλλησης διευρύνει το εύρος εργασίας της μηχανής.
Ο υδραυλικός και πνευματικός σχεδιασμός του βραχίονα συγκόλλησης ενισχύει την απόδοση της μηχανής.
Ο βραχίονας συγκόλλησης είναι επίσης σχεδιασμένος για την αυτόματη σύνδεση των δύο πλευρών του σωλήνα.
Hydraulic Clinching Mold:

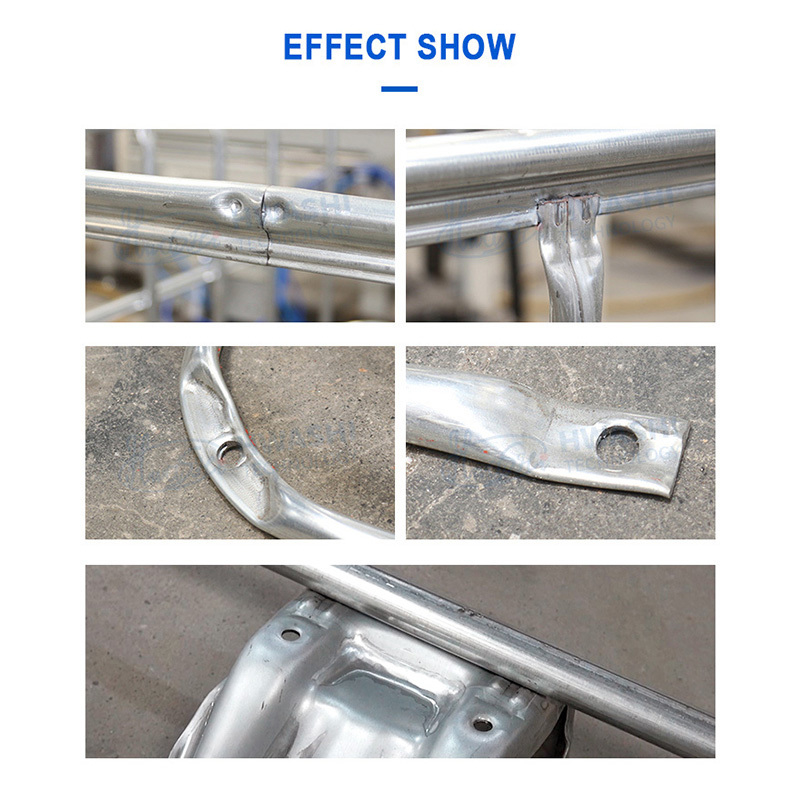

Διαθέτοντας ένα υδραυλικό σύστημα, το καλούπι συγκόλλησης δημιουργεί σφιχτά σημεία συγκόλλησης για τον σωλήνα, αποτρέποντας το ράγισμα του μεταλλικού κλωβού.
Hydraulic Pressure Station:
Εξοπλισμένο με μια αυτόματη συσκευή αποστολής, ο σταθμός υδραυλικής πίεσης εξασφαλίζει μια ομαλή και αποτελεσματική διαδικασία παραγωγής για μεταλλικούς κλωβούς.
IBC Cage Frame Hole Making and Punching Machine
Η μηχανή διάτρησης και διάτρησης πλαισίου κλωβού IBC χρησιμοποιείται για τη διαμόρφωση της οπής στο πλαίσιο, έτσι ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο βασικό πλαίσιο.
Hole Making Efficiency and Quality
Η μηχανή διάτρησης και διάτρησης χρησιμοποιεί υδραυλική δύναμη. Θα χρειαστούν περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί η πλήρης διαδικασία.
a. Pressing heads with pressing mold
b. Hydraulic station
c. Punching head locating panel
Ο πίνακας εντοπισμού αριστερά-δεξιά, εμπρός-πίσω ρυθμιζόμενος μπορεί να κάνει τη θέση διάτρησης σε ένα ευρύτερο εύρος χρήσης.
IBC Cage Base Frame Welding Machine
Ο σχεδιασμός της μηχανής συγκόλλησης βασικού πλαισίου υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου. Ο χειριστής χρειάζεται μόνο να φορτώσει και να ξεφορτώσει το προϊόν. Η μηχανή θα κάνει τη συγκόλληση αυτόματα.
Product Features:
1. Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου. Ο χειριστής χρειάζεται μόνο να φορτώσει.
2. Η συγκολλημένη παλέτα θα ξεφορτωθεί αυτόματα. Η μηχανή θα κάνει τη συγκόλληση αυτόματα.
3. Υιοθετεί 3 σετ MF DC 250KVA ισχύος. Η μηχανή βοηθά στην αύξηση της ποιότητας του προϊόντος και του ρυθμού παραγωγής, στη μείωση του κόστους παραγωγής.
4. Επίλυση του προβλήματος της ασταθούς ποιότητας συγκόλλησης που προκαλείται από χειρωνακτική εργασία. Υψηλότερος ρυθμός παραγωγής και επίπεδο αυτοματισμού.
|
Product Name
|

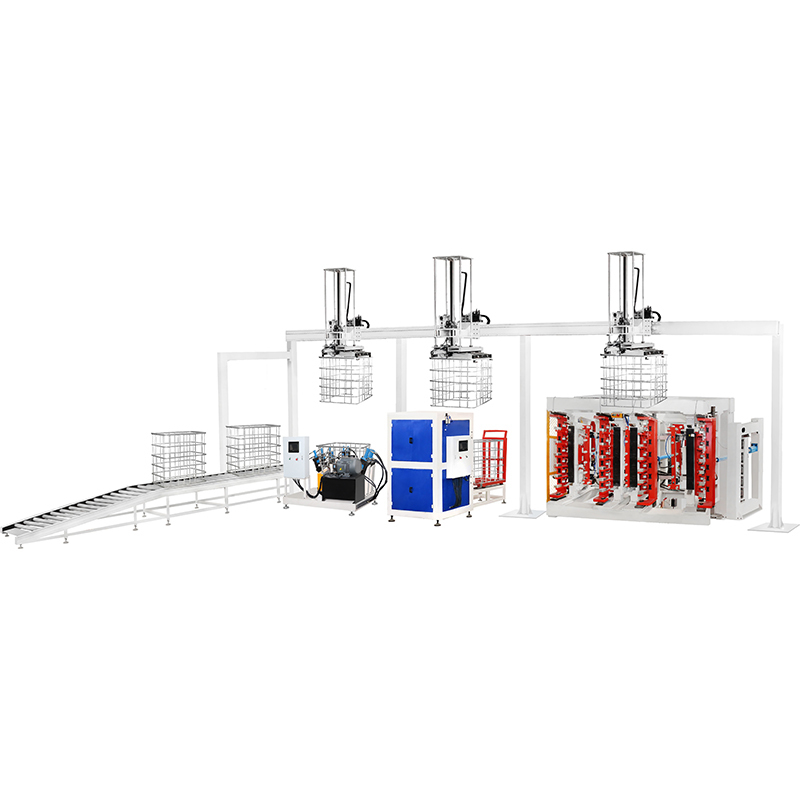

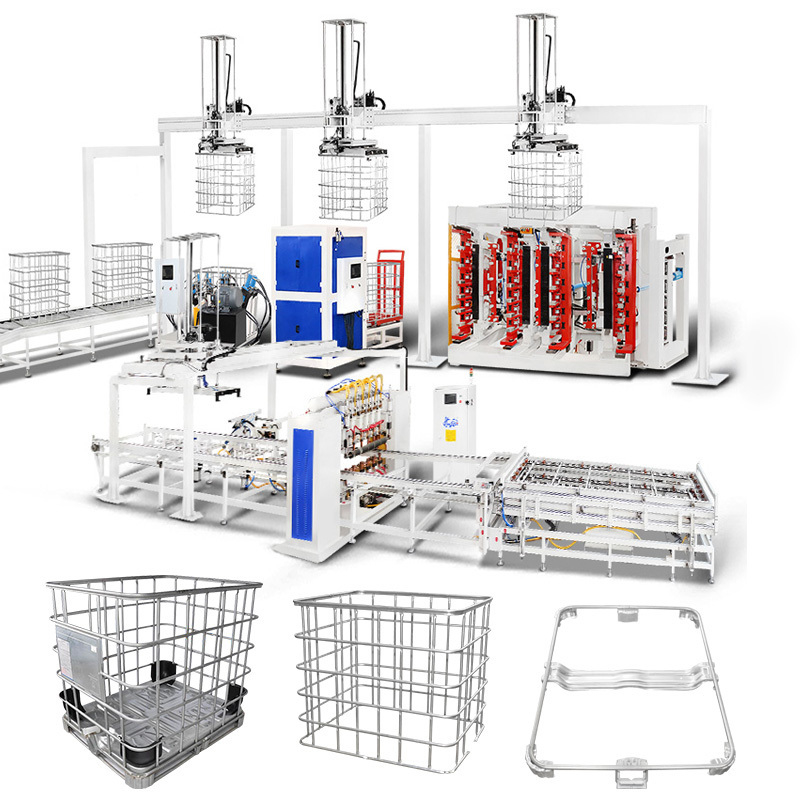

Γραμμή παραγωγής πλαισίων IBC
|
Style
|
μονή σειρά / διπλή σειρά
|
|
Max welding width
|
1200mm
|
Max welding length
|
4250mm
|
|
Brand
|
Hwashi
|
Colour
|
μπλε/κίτρινο/προσαρμοσμένο
|
|
Equipped Power
|
350kVA/400kVA
|
Place of Product
|
Επαρχία Zhejiang, Κίνα
|
|
Voltage
|
3p 380V
|
Material
|
Γαλβανισμένος σωλήνας
|
|
Tickness of the pipe
|
1-2mm
|
duty cylce
|
20%
|
|
Diameter of the pipe
|
14-20mm
|
Frequency
|
50HZ/60HZ
|
|
pipe loading method
|
manual/2 labors
|
Cable size
|
≥70mm3
|
|
working capacity
|
350-450(480-550) pcs/8 hours
|
air pipe size
|
G1
|
|
labor demand
|
2-3 labors
|
Water pipe size
|
G1 1/4
|
Product Features-Tank Sending System:
1. Αυτό το σύστημα είναι κατάλληλο για εργοστάσια που διαχωρίζουν το εργαστήριο μηχανής εμφύσησης και το εργαστήριο κλωβών.
2. Οι δοκιμαστικές δεξαμενές μεταφέρονται με τον μεταφορέα στο εργαστήριο κλωβών. Δεν απαιτείται ανθρώπινη παρέμβαση.
3.Tank Sending System
4.IBC Bended,Clinching and Punched Cage Placement Area
5.Welded Pallet Stocking Area
6.Auto Pallet Assemble Path
7.Pallet Welding
8.Rotating Cage and Pallet Assemble AreaSafe Passage
9.Pallet Plate Stocking Area/ Auto Feeding
