Hwashi IBC Κλουβί αυτόματη μηχανή παραγωγής
Η Hwashi IBC Cage Automatic Production Machine αντιπροσωπεύει το αποκορύφωμα της καινοτομίας στην κατασκευή.συνδυασμός προηγμένης τεχνολογίας αυτοματοποίησης με μηχανική ακριβείας για την παροχή ολοκληρωμένης λύσης για την παραγωγή κλουβιών για ενδιάμεσους εμπορευματοκιβώτια χύδην (IBC)Αυτό το σύγχρονο σύστημα μετατρέπει τις πρώτες ύλες σε υψηλής ποιότητας κλουβιά IBC μέσω μιας πλήρως ολοκληρωμένης, αυτοματοποιημένης διαδικασίας που εξασφαλίζει εξαιρετική ποιότητα, μέγιστη αποτελεσματικότητα,και σημαντική εξοικονόμηση κόστους.
Προηγμένα χαρακτηριστικά και τεχνολογία
Πλήρως αυτοματοποιημένη γραμμή παραγωγής
- Ενσωματωμένο σύστημα που συνδυάζει αυτόματες διαδικασίες συγκόλλησης, εκφόρτωσης πλέγματος, κάμψης, κλειδώματος, κατασκευής τρυπών και τρύπησης
- Απαιτεί μόνο 3-4 χειριστές
- Δυνατότητα συνεχούς λειτουργίας 24/7.
- 80 κλουβιά ανά ώρα
Μηχανική ακρίβειας
- Πολλαπλές κεφαλές συγχρονικής συγκόλλησης με τεχνολογία CNC για εξαιρετική ακρίβεια και συνέπεια
- 6-7 κεφαλές συγκόλλησης για ομοιόμορφα αποτελέσματα
- Ακριβότητα διαστάσεων ± 0,1 mm
- 60 δευτερόλεπτα ανά χρόνο κύκλου κλουβιού
Διασφάλιση ποιότητας με βάση την ΤΝ
- Διανοητικό σύστημα ανίχνευσης ελαττωμάτων που εντοπίζει και διορθώνει τις ανωμαλίες παραγωγής σε πραγματικό χρόνο
- Αυτοματοποιημένη ρύθμιση παραμέτρων
- Παρακολούθηση και ανάλυση σε πραγματικό χρόνο
- Συνεπής έλεγχος ποιότητας
Κύριο πλαίσιο συγκόλλησης
Τέσσερα σετ μετασχηματιστών MF ρυθμίζουν έξι σετ ηλεκτροδίων συγκόλλησης, εξασφαλίζοντας τη βέλτιστη ποιότητα συγκόλλησης για κάθε σημείο συγκόλλησης.Η διμερή τεχνική συγκόλλησης τύπου πιάνου επιταχύνει σημαντικά τη διαδικασία συγκόλλησηςΤο σχέδιο ενσωματώνει άνω και κάτω κύλινδροι αέρα για να εξασφαλιστεί μια επίπεδη θέση συγκόλλησης.τα ηλεκτρόδια συγκόλλησης διαθέτουν σχεδιασμό βίδες, βελτιώνοντας την αντοχή με κάθε χρήση.

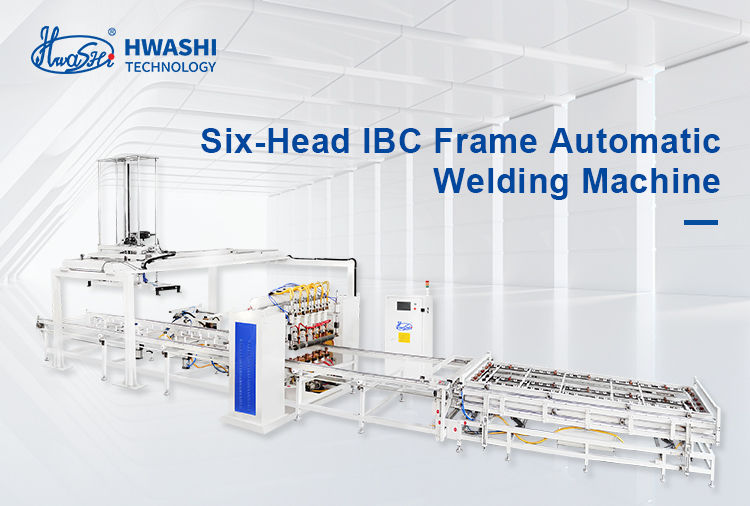

Μηχανή έξι κεφαλών IBC Φρέμας αυτόματης συγκόλλησης
Το σύστημα ισχύος συγκόλλησης διαθέτει τέσσερα σύνολα προηγμένων πηγών ισχύος MF DC, που επιτρέπουν ταυτόχρονη συγκόλληση σε έξι διαφορετικά σημεία.Ένα διπλά στρώμα τροφοδότησης του συστατικού βελτιώνει την λειτουργική απόδοση - ενώ ένα συστατικό ασχολείται ενεργά με τη συγκόλληση, η άλλη μπορεί να φορτώσει τα υλικά απρόσκοπτα.
Πλατεία ιστού σωλήνων και σταθερή ποιότητα συγκόλλησης
Η συσκευή συγκόλλησης μετατρέπει τους σωλήνες σε μια χαρακτηριστική επίπεδη διαμόρφωση ματιών, εξασφαλίζοντας συγκόλληση ασύγκριτης αντοχής και ανθεκτικής ποιότητας.Η διαδικασία συγκόλλησης ολοκληρώνεται αποτελεσματικά σε περίπου 60 δευτερόλεπτα.
Ψηλή διπλή σταθμός IBC μηχανή κάμψης πλαισίου
Η μηχανή κάμψης διπλού σταθμού IBC με κλουβί εγγυάται υψηλή ακρίβεια στη κάμψη, σταθερή λειτουργία και αξιοσημείωτη απόδοση.
Τυλίξτε το επίπεδο δίχτυ σε τετραγωνικό σχήμα
Η μηχανή κάμψης μετατρέπει το επίπεδο δίχτυ σε ένα ακριβώς τετραγωνικό πλαίσιο σε περίπου 20-25 δευτερόλεπτα.
Δείκτης κάμψης
- Η δομή κάμψης που επεξεργάζεται με CNC εξασφαλίζει ακριβείς γωνίες κάμψης
- Κάθε καλούπι στην δέσμη κάμψης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω για περίπου 3 mm για να αυξήσει το εύρος κάμψης
- Η σχεδίαση μούχλας 120 μοιρών κάνει κάθε γωνία κάμψης πιο ομαλή
Φρέμα κάμψης
Το πλαίσιο της μηχανής διαθέτει ένα ανθεκτικό ορθογώνιο σχέδιο με παχύτερες ατσάλινες στήλες και ένα πίνακα κάλυψης σε σχήμα πόρτας, εξασφαλίζοντας εξαιρετική σταθερότητα και σταθερότητα.
Υδραυλικός σταθμός πίεσης
Ειδικά σχεδιασμένο για την κάμψη των ματιών των δεξαμενών παλέτων, το μηχανικό κάμψης IBC τα διαμορφώνει σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm) *(1000±5mm).

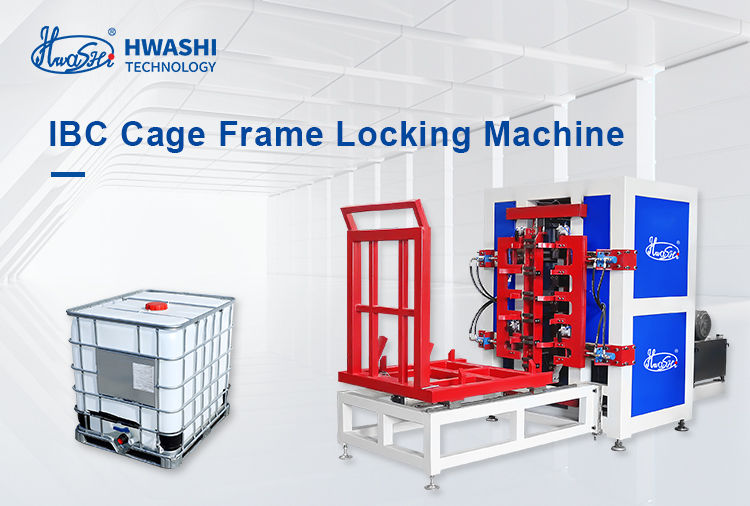

Μηχανή κλειδώματος πλαισίου κλουβιού IBC
Στενά κατασκευασμένο ως μια συνεκτική μονάδα, που διαθέτει εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή αντοχή κλειδώματος, και ένα απρόσκοπτο μείγμα σταθερότητας και αποτελεσματικότητας.
Αποδοτικότητα και ποιότητα κλειδαριού
- Ρυθμίσιμο βραχίονα σύσφιξης προσαρμοσμένο σε διαφορετικά μοντέλα μεταλλικών κλουβιών IBC
- Η υδραυλική και η πνευματική κατασκευή αυξάνει την αποδοτικότητα της μηχανής
- Μηχανολογικά κατασκευασμένα για την αυτόματη σύνδεση των δύο πλευρών του σωλήνα
- Το υδραυλικό καλούπι δημιουργεί σφιχτά σημεία για να αποφευχθεί η ρωγμή
- Υδραυλικό σταθμό πίεσης με συσκευή αυτόματης αποστολής εξασφαλίζει ομαλή παραγωγή

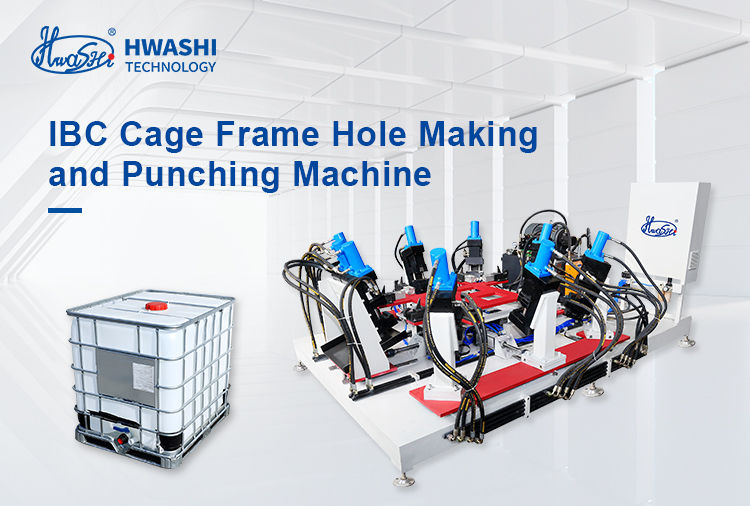

Μηχανή κατασκευής τρυπών και τρύπησης IBC Cage Frame
Χρησιμοποιείται για να σχηματίσουν τρύπες στο πλαίσιο έτσι ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο πλαίσιο βάσης.
Αποδοτικότητα και ποιότητα της κατασκευής τρυπών
- Κεφαλίδες πίεσης με καλούπι πίεσης
- Υδραυλικός σταθμός
- Πίνακας εντοπισμού της κεφαλής τρύπησης
- Αριστερά-δεξιά, εμπρός-πίσω ρυθμιζόμενο πάνελ για ευρύτερο εύρος θέσης
Μηχανή συγκόλλησης IBC Cage Base Frame
Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του πλαισίου βάσης.Ο χειριστής χρειάζεται μόνο να φορτώσει και να ξεφορτώσει το προϊόν ενώ η μηχανή εκτελεί αυτόματη συγκόλληση.
Χαρακτηριστικά του προϊόντος
- Οριζόντια δομή με 7 κεφαλές συγκόλλησης για συγκόλληση καρέ βάσης
- Αυτοματοποιημένη εκφόρτωση συγκολλημένων παλέτων
- 3 σύνολα ισχύος MF DC 250KVA για αυξημένη ποιότητα και ρυθμό παραγωγής
- Λύνει το πρόβλημα της ασταθούς ποιότητας συγκόλλησης που προκαλείται από χειροκίνητη εργασία
- Αύξηση του ποσοστού παραγωγής και του επιπέδου αυτοματοποίησης
Τεχνικές προδιαγραφές
| Ονομασία του προϊόντος |
Γραμμή παραγωγής πλακών IBC |
Στυλ |
Μία σειρά / διπλή σειρά |
| Μέγιστο πλάτος συγκόλλησης |
1200 χιλιοστά |
Μέγιστο μήκος συγκόλλησης |
4250 χιλιοστά |
| Ετικέτα |
Χουάσι |
Χρώμα |
μπλε/κίτρινο/προσαρμοσμένο |
| Εξοπλισμένη ισχύς |
350 kVA/400 kVA |
Τοποθεσία παραγωγής |
Επαρχία Zhejiang, Κίνα |
| Τετάρτη |
3p 380V |
Υλικό |
Ζυγισμένοι σωλήνες |
| Σφιχτότητα του σωλήνα |
1-2 mm |
Εργασιακό κύκλο |
20% |
| Διάμετρος του σωλήνα |
14-20 mm |
Συχνότητα |
50 Hz/60 Hz |
| μέθοδος φόρτωσης σωλήνων |
Εγχειρίδιο/2 εργασίες |
Μέγεθος καλωδίου |
≥ 70 mm3 |
| ικανότητα εργασίας |
350-450 ((480-550) τεμάχια/8 ωρών |
μέγεθος αεραγωγού |
G1 |
| ζήτηση εργασίας |
2-3 εργασίες |
Μέγεθος σωλήνα νερού |
G1 1/4 |
Χαρακτηριστικά του προϊόντος - Σύστημα αποστολής δεξαμενών
- Κατάλληλο για εργοστάσια που διαχωρίζουν το εργαστήριο των μηχανών φυσήματος από το εργαστήριο των κλουβιών
- Οι δεξαμενές δοκιμών μεταφέρονται με μεταφορέα στο εργαστήριο κλουβιών χωρίς να απαιτείται ανθρώπινη παρέμβαση.
- Περιλαμβάνει την περιοχή τοποθέτησης κλουβιών IBC με κάμψη, σφραγισμό και τρύπηση
- Περιοχή αποθήκευσης συγκολλημένων παλέτων
- Οδικός δρόμος συναρμολόγησης παλέτας
- Ζύγιση παλέτας
- Ασφαλής διέλευση του περιστρεφόμενου κλουβιού και του χώρου συναρμολόγησης παλέτας
- Χώρος αποθήκευσης πλακέτας παλέτας/Αυτοτροφή
Γιατί Επιλέγετε το Χουάσι;
- 20+ χρόνια εμπειρίας στην τεχνολογία συγκόλλησης και αυτοματισμού
- Πιστοποιημένο ISO 9001 και εγκεκριμένο CE για διεθνή πρότυπα ποιότητας
- 24/7 τεχνική υποστήριξη και ολοκληρωμένη υπηρεσία μετά την πώληση
- Προσαρμόσιμες λύσεις προσαρμοσμένες στις ειδικές ανάγκες παραγωγής
- Η Βιομηχανία 4.0 είναι έτοιμη με δυνατότητες ενσωμάτωσης IoT
