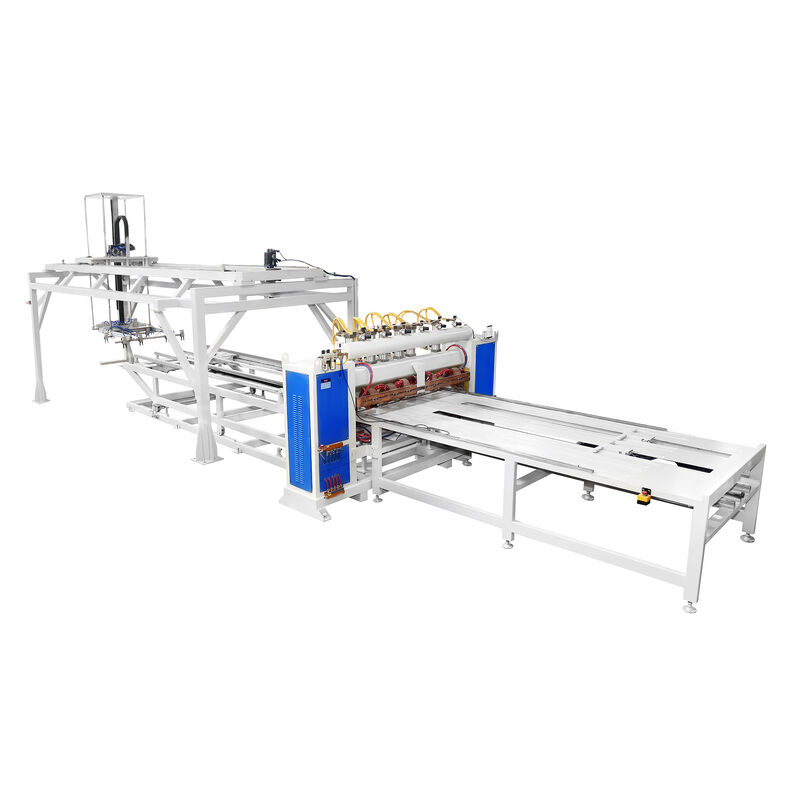

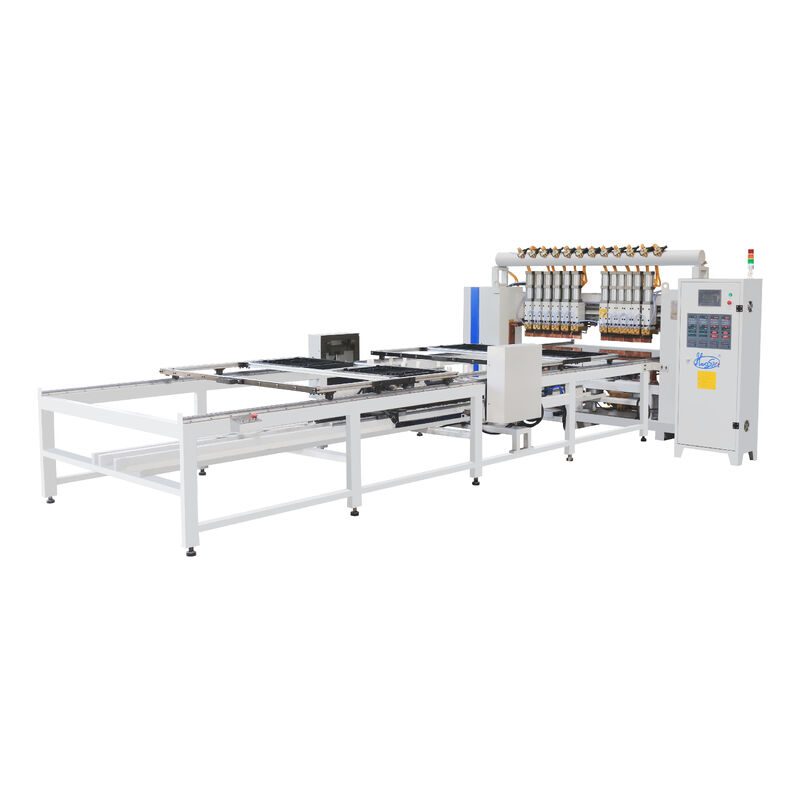

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Name: Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-τετράγωνος-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

μηχανή συγκόλλησης με συμπυκνωτή με ισχύ MFDC

Ελυτής συσσωρευτών σωλήνων καλωδίου υψηλής ταχύτητας

μηχανή συγκόλλησης με συμπυκνωτή ρυθμιζόμενου πλάτους

Τόπος καταγωγής:

Κίνα

Μάρκα:

HWASHI

Πιστοποίηση:

Αριθμό μοντέλου:

WL-τετράγωνος-MF160Kx2

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Λεπτομέρειες προϊόντων

Όνομα προϊόντος:

Σωλήνες ψυγείου Σωλήνες συσσωλήνων συντηρητή Γραμμή παραγωγής Μηχανή συγκόλλησης

Διάσταση (l*w*h):

5000x2400x2200mm

Βάρος:

2500 κιλά

Αποτελεσματικό πλάτος συγκόλλησης:

6001000mm (προσαρμοσμένος)

Εγγύηση:

1 Έτος

Μετασχηματιστής:

ΣΥΝΕΧΉΣ μετασχηματιστής MF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 Σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Αντάξια ξύλινη συσκευασία θάλασσας της ταινίας PVC για FCL

Χρόνος παράδοσης

30 - 60 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας

Όροι πληρωμής

L/C,T/T

Δυνατότητα προσφοράς

50 σετ ανά μήνα

Σχετικά προϊόντα

Βίντεο

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Πάρτε την καλύτερη τιμή

Βίντεο

Πλήρως αυτόματη γραμμή κατασκευής σιδερώστρας — Από ακατέργαστο σωλήνα έως έτοιμο προϊόν, μηδενικός χειροκίνητος χειρισμός

Πάρτε την καλύτερη τιμή

Βίντεο

Αυτοματοποιημένη γραμμή παραγωγής ράφων για σιδερώματα με πλήρως μη επανδρωμένη λειτουργία, πατενταρισμένο σύστημα στερέωσης και συγκόλληση πολλαπλών σημείων

Πάρτε την καλύτερη τιμή

Βίντεο

Μηχανή συγκόλλησης συμπαγούς συμπυκνωτή σχεδιασμένη για εύκολη ενσωμάτωση στην γραμμή συναρμολόγησης ψύξης και κλιματισμού

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Επαφή τώρα

Περιγραφή προϊόντων

Εταιρική μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος για γραμμή παραγωγής συμπυκνωτή καλωδίου σωλήνα

Επισκόπηση του προϊόντος

Η αυτοματοποιημένη μηχανή συγκόλλησης υψηλής ταχύτητας είναι ένα σύστημα συγκόλλησης με πολλές κεφαλές τύπου γκαράζ που έχει σχεδιαστεί για την κατασκευή συγκόλλησης υψηλού όγκου (WOT).Ειδικά σχεδιασμένα για ψυγείοΗ μηχανή αυτή παρέχει ακριβείς και συνεπείς συγκόλλησεις από σύρμα σε σωλήνα σε βιομηχανική κλίμακα.

Εφοδιασμένο με πολλαπλές συγχρονισμένες κεφαλές συγκόλλησης και σύστημα τροφοδοσίας διπλού στρώματος με κινητήρα σερβο,το μηχάνημα εκτελεί τον ολόκληρο κύκλο συγκόλλησης αυτόματα μετά το φόρτωμα του υλικού, από την τοποθέτηση του καλωδίου μέχρι την ταυτόχρονη συγκόλληση σε πολλά σημεία και την ανταλλαγή των συστατικώνΤο ρυθμιζόμενο αποτελεσματικό πλάτος συγκόλλησης μπορεί να χωρέσει ένα ευρύ φάσμα μεγεθών των πάνελ συμπυκνωτή, εξαλείφοντας την ανάγκη για ειδικές αλλαγές εργαλείων μεταξύ των προδιαγραφών του προϊόντος.

Κύρια πλεονεκτήματα

Πλήρως αυτοματοποιημένος κύκλος συγκόλλησης

Μόλις ο χειριστής φορτώσει το σωλήνα και τα ατσάλινα καλώδια στην διπλή στρώση τροφοδότησης και πατήσει το κουμπί εκκίνησης,το μηχάνημα εκτελεί την πλήρη ακολουθία συγκόλλησης αυτόνομα, συμπεριλαμβανομένης της σταθμίστησης των ελαστικώνΤο σύστημα διπλής στρώσης τροφοδοσίας επιτρέπει το φορτίο ενός ελαστικού ενώ το άλλο συγχρόνως συγκολλείται,η οποία επιτρέπει την αδιάλειπτη παραγωγή παρτίδων και μεγιστοποιεί την απόδοση.

Ρυθμιζόμενο αποτελεσματικό πλάτος συγκόλλησης

Το αποτελεσματικό πλάτος συγκόλλησης είναι ελεύθερα ρυθμιζόμενο ώστε να προσαρμόζεται σε διάφορες προδιαγραφές του συμπυκνωτή χωρίς μηχανική τροποποίηση.Είτε παράγουν στενά συμπυκνωτικά για συμπαγείς ψυγεία είτε πλατιά πάνελ για εμπορικά ψυκτικά οθόνων, ένα μόνο μηχάνημα χειρίζεται το σύνολο της γκάμας προϊόντων, μειώνοντας την κεφαλαιακή επένδυση και τις ανάγκες σε χώρο.

Σύστημα συγκόλλησης με πολλαπλές κεφαλές

Πολλαπλές κεφαλές συγχρόνως, μειώνοντας δραματικά τον χρόνο κύκλου σε σύγκριση με εναλλακτικές μονοκεφαλές.Κάθε κεφαλή ενεργοποιείται πνευματικά με μεμονωμένα ελεγχόμενες παραμέτρους συγκόλλησης, χρόνος, πίεση), εξασφαλίζοντας ομοιόμορφη ποιότητα συγκόλλησης σε ολόκληρο το πάνελ του συμπυκνωτή.

Διαχειρισμός των παραμέτρων της ευφυούς συγκόλλησης

101 αποθηκευμένα μοντέλα συγκόλλησης με δυνατότητα γρήγορης αλλαγής για ταχεία αλλαγή προϊόντος
3 επιλέξιμες καμπύλες υπό πίεση για διαφορετικούς συνδυασμούς υλικών
Ελεγχόμενο από PLC με χρωματική οθόνη αφής HMI για διαισθητική λειτουργία
Η αποθήκευση παραμέτρων προστατευμένων με κωδικό πρόσβασης εμποδίζει μη εξουσιοδοτημένες αλλαγές

Ανώτερη ποιότητα συγκόλλησης με ισχύ MFDC

Η παροχή ενέργειας μεσαίας συχνότητας μετατροπέα συνεχούς ρεύματος (MFDC) παρέχει ακριβή, γρήγορη ρύθμιση ρεύματος με ελάχιστη θερμική επίδραση στο περιβάλλον υλικό.90) σε σύγκριση με τα συμβατικά συστήματα εναλλακτικού ρεύματος, τριστάσιο ισορροπημένο φορτίο με ελάχιστες παρεμβολές στο δίκτυο και μέγιστο δευτερογενές ρεύμα βραχυκύκλωσης έως 40 KA για αξιόπιστη σύντηξη καλωδίου-σωλήνα.

Σταθερότητα τάσης υπό εργοστασιακές συνθήκες

Η ενσωματωμένη αντιστάθμιση κυμαινόμενης τάσης δικτύου εξασφαλίζει ότι όταν η ισχύς εισόδου κυμαίνεται εντός ± 10%,η δευτερογενής τάση εξόδου παραμένει εντός ± 3% της καθορισμένης της τιμής ̇ κρίσιμη για τη διατήρηση σταθερής ποιότητας συγκόλλησης σε εγκαταστάσεις με ασταθή τροφοδοσία.

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Σχήμα	WL-SQ-150K×2 (προσαρμόσιμο)
Δύναμη εισόδου	Τρι φάση 380V±10% 50/60Hz
Κατηγοριακή δυναμικότητα	150 KVA × 2 (προσαρμόσιμα: 100KVA, 160KVA)
Καθορισμένος κύκλος λειτουργίας	50%
Δευτερογενής ρύθμιση τάσης	2 Βήματα
Μέγιστο δευτερογενές ρεύμα βραχυκυκλώματος	40 ΚΑ
Κατηγορία μόνωσης του μετασχηματιστή	Τάξη F
Αποζημίωση τάσης δικτύου	Εισαγωγή ±10% → Έκδοση ≤±3%
Δυνατότητα ζύγισης	3 τύποι
Αποθήκευση μοντέλων συγκόλλησης	101 είδη
Αποτελεσματικό μήκος συγκόλλησης	1500 mm (προσαρμόζεται έως 2000 mm)
Αποτελεσματικό πλάτος συγκόλλησης	600 mm (προσαρμόσιμα: 600-1200 mm, διαθέσιμα σε διπλή ζώνη)
Επάνω ρεύμα ηλεκτροδίου	80 mm
Ρυθμίσιμη κίνηση κάτω ηλεκτρόδου	30 χιλιοστά
Αυτόματη ταχύτητα κίνησης	200-500 mm/s (προσαρμόσιμο)
Τρόπος ελέγχου	PLC + HMI οθόνης αφής
Σύστημα ψύξης	Υδατοψυγμένα (μετασχηματιστή, θυρίστορα, ηλεκτρόδια)
Μέγεθος μηχανής	~6500 × 2500 mm (εξαρτάται από τη διαμόρφωση)
Βάρος μηχανής	~ 1500 kg

Εφαρμογές

Βιομηχανία	Τυπικά προϊόντα
Οικιακά ψυγεία	Συσσωρευτές καλωδίου σε σωλήνα, συσσωρευτές δέρματος
Εμπορική ψύξη	Συσσωρευτές ψυκτικών, συσσωρευτές ψυκτικών φιαλών
Συσκευές ψύξης	Συσσωρευτές ψυγείων με θώρακα, συσσωρευτές ψυγείων με κατακόρυφη θέση
Κλιματισμός	Πίνακες συμπυκνωτή, σπείρες εξατμιστήρων
Εναλλακτές θερμότητας	Μεταλλουργοί θερμότητας με σύρμα σε σωλήνα για διάφορες εφαρμογές HVAC
Κατασκευή συσκευών OEM	Συμμετοχική συγκόλληση σύρματος σε σωλήνα Bundy / σωλήνα χαλκού

Υλικά συγκόλλησης

Ατσάλινο σύρμα προς σωλήνα Bundy (邦迪管)
Ατσάλινο σύρμα σε ατσάλινο σωλήνα
Σύρμα από χαλκό σε σωλήνα από χαλκό
Σύρμα αλουμινίου σε σωλήνα αλουμινίου (με σωστή επιλογή ηλεκτροδίων)

Η ροή εργασίας παραγωγής

Σωλήνες φόρτωσηςστο κορμί του πρώτου στρώματος μέσω συσκευής πλήρωσης με μαγνητικό σύρμα
Τοποθετήστε σωλήνα με σέρπετινηστα καλώδια.
Διάταξη για τα καλώδια κορυφής φορτίουΠάνω από το σωλήνα
Πατήστε την πύλη εκκίνησηςΤο μηχάνημα εκτελεί αυτόματο κύκλο συγκόλλησης:
- Εγκατάσταση βημάτων στην πρώτη θέση συγκόλλησης
- Πολλαπλές κεφαλές συγχρόνως
- Προώθηση της σταθερότητας στην επόμενη θέση
- Επαναλάβετε μέχρι να ολοκληρωθούν όλα τα σημεία συγκόλλησης
Ανταλλαγή αυτοκινήτων∆εν πρέπει να χρησιμοποιείται η μέθοδος αυτή για την επίλυση του προβλήματος.
Απαλλαγή τελικού συμπυκνωτήκαι επανακίνηση κύκλου

Συστατικά της παραγωγής

Μηχανές ευθυγράμμισης και κοπής σύρματος υψηλής ταχύτητας
Μηχανές ευθυγράμμισης και κοπής σωλήνων
Μηχανή κάμψης σωλήνων
Μηχανή συγκόλλησης με συμπυκνωτή
Πρόσθετος εξοπλισμός: μηχανή διεύρυνσης/συρρίκνωσης της άκρης του σωλήνα, μηχανή αναδίπλωσης συμπυκνωτή

Σχεδιάζουμε ολοκληρωμένες γραμμές παραγωγής με βάση τα σχέδια των προϊόντων σας και τις απαιτήσεις απόδοσης.

Διαδικασία παραγωγής συμπυκνωτή καλωδίου σωλήνα

Το σύστημα διπλών συσσωρευτών επιτρέπει ταυτόχρονες εργασίες συγκόλλησης και φόρτωσης.με αυτόματη ανταλλαγή ρευστότητας για τη μεγιστοποίηση της απόδοσης.

Πλήρεις λύσεις γραμμών παραγωγής

Σχεδιάζουμε πλήρως αυτόματα ή ημι-αυτόματα συστήματα παραγωγής για ψυγεία, προσαρμοσμένα στις συγκεκριμένες απαιτήσεις παραγωγής σας.
