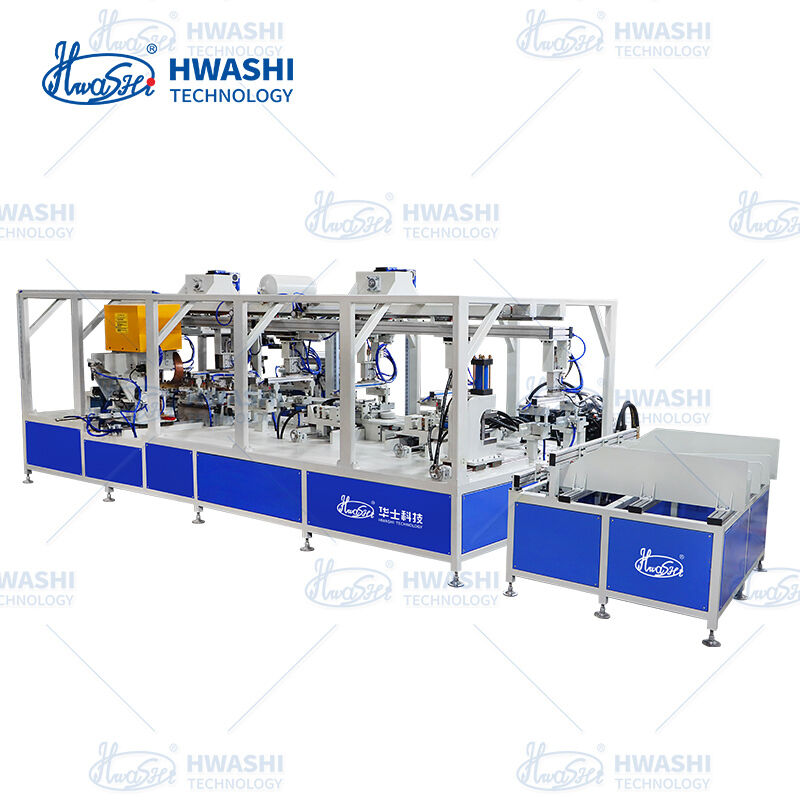

Πλήρως αυτόματη γραμμή κατασκευής σιδερώστρας — Από ακατέργαστο σωλήνα έως έτοιμο προϊόν, μηδενικός χειροκίνητος χειρισμός

Πλήρως αυτόματη γραμμή κατασκευής σιδερώστρας — Από ακατέργαστο σωλήνα έως έτοιμο προϊόν, μηδενικός χειροκίνητος χειρισμός

Name: Πλήρως αυτόματη γραμμή κατασκευής σιδερώστρας — Από ακατέργαστο σωλήνα έως έτοιμο προϊόν, μηδενικός χειροκίνητος χειρισμός
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-τετράγωνος-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Τόπος καταγωγής:

Κίνα

Μάρκα:

HWASHI

Πιστοποίηση:

Αριθμό μοντέλου:

WL-τετράγωνος-MF160Kx2

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Λεπτομέρειες προϊόντων

Όνομα προϊόντος:

Σωλήνες ψυγείου Σωλήνες συσσωλήνων συντηρητή Γραμμή παραγωγής Μηχανή συγκόλλησης

Διάσταση (l*w*h):

5000x2400x2200mm

Βάρος:

2500 κιλά

Αποτελεσματικό πλάτος συγκόλλησης:

6001000mm (προσαρμοσμένος)

Εγγύηση:

1 Έτος

Μετασχηματιστής:

ΣΥΝΕΧΉΣ μετασχηματιστής MF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 Σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Αντάξια ξύλινη συσκευασία θάλασσας της ταινίας PVC για FCL

Χρόνος παράδοσης

30 - 60 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας

Όροι πληρωμής

L/C,T/T

Δυνατότητα προσφοράς

50 σετ ανά μήνα

Σχετικά προϊόντα

Βίντεο

Αυτοματοποιημένη γραμμή παραγωγής ράφων για σιδερώματα με πλήρως μη επανδρωμένη λειτουργία, πατενταρισμένο σύστημα στερέωσης και συγκόλληση πολλαπλών σημείων

Πάρτε την καλύτερη τιμή

Βίντεο

Αυτοματοποιημένη μηχανή συγκόλλησης συμπυκνωτή υψηλής ταχύτητας με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοτικό MFDC για γραμμή παραγωγής συμπυκνωτή σωλήνων καλωδίων

Πάρτε την καλύτερη τιμή

Βίντεο

Μηχανή συγκόλλησης συμπαγούς συμπυκνωτή σχεδιασμένη για εύκολη ενσωμάτωση στην γραμμή συναρμολόγησης ψύξης και κλιματισμού

Πάρτε την καλύτερη τιμή

Βίντεο

Μηχανή συγκόλλησης συσσωρευτών καλωδίων με αυτοματοποιημένη συγκόλληση υψηλής ταχύτητας και ρυθμιζόμενο αποτελεσματικό πλάτος για γραμμή παραγωγής

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Επαφή τώρα

Περιγραφή προϊόντων

Αυτοματοποιημένη γραμμή παραγωγής ράφων για σιδερώματα με πλήρως μη επανδρωμένη λειτουργία, πατενταρισμένο σύστημα στερέωσης και συγκόλληση πολλαπλών σημείων

Επισκόπηση του προϊόντος

Η αυτόματη γραμμή παραγωγής ράφους για σιδερώματα από την Hwashi Technology είναι ένα πλήρως αυτοματοποιημένο σύστημα κατασκευής που έχει σχεδιαστεί για την παραγωγή μεγάλου όγκου πλαισίων σιδερώματος και συγκροτήσεων ποδιών τύπου X.Η γραμμή παραγωγής επιτυγχάνει μη επανδρωμένη λειτουργία σε ολόκληρη τη διαδικασία, από την τροφοδοσία του ακατέργαστου σωλήνα, την τρύπαση,και κάμψη μέσω της συγκόλλησης συνδυασμού πολλών σημείων έως την εκφόρτωση του τελικού προϊόντος, με εξάλειψη της χειροκίνητης παρέμβασης μεταξύ των σταδίων της διαδικασίας και διασφάλιση της σταθερής ποιότητας του προϊόντος σε βιομηχανική κλίμακα.

Σχεδιασμένη γύρω από την ιδιόκτητη τεχνογνωσία της Hwashi για συγκόλληση αντίστασης, η γραμμή ενσωματώνει μηχανισμούς τροφοδοσίας με τροφοδοσία από servo, μονάδες κάμψης ακριβείας,και σταθμοί συγκόλλησης πολλαπλών κεφαλιών με έξυπνο έλεγχο PLCΤο κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σύστημα στερέωσης και τοποθέτησης εξασφαλίζει την ακριβή ευθυγράμμιση του σωλήνα πριν από την εφαρμογή ρεύματος συγκόλλησης.αποφυγή της παραστροφήςΑυτή η λογική "πρώτα σφραγίδα, μετά συγκόλληση" εγγυάται ότι κάθε σύνδεση πληροί τις απαιτήσεις δομής και ασφάλειας χωρίς προσαρμογή από τον χειριστή.

Η αρθρωτή αρχιτεκτονική της γραμμής επιτρέπει την προσαρμογή της διαμόρφωσης σταθμού, του αριθμού των κεφαλιών συγκόλλησης,και εργαλεία στερέωσης για να φιλοξενήσουν διαφορετικά σχέδια πίνακας σιδερώματος, από συμπαγή μοντέλα επιφάνειας τραπεζιού έως μονάδες πλήρους μεγέθους που στέκονται στο πάτωμα με πόδια XΜε τους χρόνους κύκλου βελτιστοποιημένους για συνεχή παραγωγή σε βάρδια, η γραμμή αυτή παρέχει την απόδοση και την σταθερότητα ποιότητας που απαιτούν οι μεγάλοι κατασκευαστές συσκευών και οι προμηθευτές OEM.

Κύρια πλεονεκτήματα

Πλήρως Ανεξάρτητη Παραγωγή

Η γραμμή παραγωγής επιτυγχάνει πραγματική αυτοματοποίηση από άκρο σε άκρο: αυτόματη τροφοδοσία σωλήνα → τρύπηση → κάμψη → συνδυασμένη συγκόλληση → εκφόρτωση προϊόντος.Οι φορείς εκμετάλλευσης απαιτούνται μόνο για την περιοδική συμπλήρωση υλικού και τον έλεγχο ποιότητας.Η μείωση της άμεσης εργασίας από 4-6 εργαζόμενους ανά βάρδια σε 1-2 άτομα επιτήρησης.

Πατενταρισμένο σύστημα σύσφιξης και θέσης

Ο ιδιόκτητος μηχανισμός συμπίεσης της Hwashi (πατέντα αριθ. CN202511755556.6) εξασφαλίζει την ακριβή τοποθέτηση και τη σταθερή κράτηση των εργαστηρίων πριν από την εφαρμογή ρεύματος συγκόλλησης.

Πλακέτες για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών για την κατασκευή ηλεκτρικών συσσωρευτών
Επιβεβαίωση ηλεκτρικής επαφής ρεύμα συγκόλλησης ρεύμα ρεύματος ρεύματος ρεύματος ρεύματος ρεύματος ρεύματος
Ενσωματωμένη κλειδαριά ασφαλείας που αποτρέπει τη συγκόλληση σε λανθασμένα ή ελλείποντα μέρη

Αυτό εξαλείφει τα συνηθισμένα ελαττώματα, όπως οι χαμένες συγκόλλησεις, οι παρεκκλίσεις των αρθρώσεων και η ασταθής διείσδυση που πλήττουν τις ημιαυτόματες λειτουργίες.

Συσκευές συγκόλλησης πολλαπλών σημείων

Για ένα τυπικό σιδερώματος X-φρέμα, το σίδερο είναι ένα από τα πιο ευρύτατα σιδερώματα που χρησιμοποιούνται.Αυτό σημαίνει ότι τόσο οι άνω γωνίες του πλαισίου όσο και οι αρθρώσεις του κορμού του ποδιού συγκολλούνται ταυτόχρονα, μειώνοντας τον χρόνο κύκλου κατά 60-70% σε σύγκριση με τη διαδοχική συγκόλληση σε ένα σημείο.Κάθε κεφαλή συγκόλλησης διαθέτει ανεξάρτητα ρυθμιζόμενες παράμετροι ρεύματος, χρόνου και πίεσης για βέλτιστα αποτελέσματα σε κάθε θέση σύνδεσης.

Διοδηγούμενη από ελεγκτή εξυπηρέτηση ακριβής κάμψη

Οι υψηλής ακρίβειας μονάδες εξυγίανσης CNC παρέχουν σταθερές γωνίες κάμψης και ακτίνες κατά τη διάρκεια χιλιάδων κύκλων παραγωγής.που επιτρέπει την άμεση αλλαγή μεταξύ διαφορετικών σχεδίων πλακέτων σιδέρωσης με μηδενική χειροκίνητη επανακατάταξη.

Πληροφοριακό σύστημα ελέγχου PLC

Για τους πελάτες που απαιτούν την υψηλότερη ποιότητα συγκόλλησης, η γραμμή μπορεί να είναι εξοπλισμένη με πηγές ενέργειας MFDC (μεσαίας συχνότητας συνεχούς ρεύματος) αντί για συμβατικά συστήματα εναλλασσόμενου ρεύματος:

Χρωματική οθόνη αφής HMI με διαισθητική πλοήγηση μενού
Διαχείριση συνταγών: αποθήκευση και ανάκληση προγραμμάτων συγκόλλησης για πολλαπλά μοντέλα προϊόντων
Παρακολούθηση της παραγωγής σε πραγματικό χρόνο: αριθμός κύκλων, δείκτες ποιότητας συγκόλλησης, ειδοποιήσεις βλάβης
Προστατευόμενη με κωδικό πρόσβαση παραμέτρων εμποδίζει μη εξουσιοδοτημένες αλλαγές
Αυτόματη ανίχνευση σφαλμάτων με εμφάνιση κώδικα σφάλματος και συναγερμός
Διατήρηση δεδομένων κατά την απώλεια ισχύος (εφεδρική στήριξη μπαταρίας 10 ετών)

Ευέλικτη αλλαγή προϊόντος

Η γραμμή υποστηρίζει την ταχεία αλλαγή μεταξύ διαφορετικών προδιαγραφών σανίδων σιδερώματος, διαφορετικών πλάτων πλαισίου, γεωμετριών ποδιών,και διαμέτρου σωλήνα μέσω αποθηκευμένων προγραμμάτων συγκόλλησης και μονάδων ρευστότητας ταχείας αλλαγήςΟ τυπικός χρόνος μετάβασης είναι μικρότερος των 30 λεπτών, επιτρέποντας την οικονομική παραγωγή πολλαπλών SKU σε μία γραμμή.

Δύναμη συνεχούς ρεύματος με μετατροπέα μεσαίας συχνότητας (προαιρετική)

Ανώτερη ακρίβεια ελέγχου ρεύματος με ταχύτερο χρόνο απόκρισης
Μεγαλύτερος συντελεστής ισχύος (0,85-0,90) για εξοικονόμηση ενέργειας
Εξισορροπημένο τριφασικό φορτίο με ελάχιστη επίδραση στο δίκτυο
Μειωμένη έκταση ψεκασμού και θερμότητας για καθαρότερες ενώσεις

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Σχήμα	Προσαρμοσμένο ανά απαιτήσεις προϊόντος
Δύναμη εισόδου	Τρι φάση 380V±10% 50/60Hz
Δυνατότητα συγκόλλησης	75-150 KVA ανά σταθμό συγκόλλησης (διαμορφώσιμα)
Αριθμός κεφαλών συγκόλλησης	4-12 κεφάλια (ανάλογα με το σχεδιασμό του προϊόντος)
Τρόπος ελέγχου συγκόλλησης	Ελεγκτής PLC + ελεγκτής μικρουπολογιστή
Μηχανισμός υπό πίεση	Πνευματικό κύλινδρο με εισαγόμενη σόλενοειδή βαλβίδα
Υλικό ηλεκτροδίου	Χρωμικό ζιρκόνιο χαλκό (CrZrCu)
Κατηγορία μόνωσης του μετασχηματιστή	Τάξη F
Πεδίο ισχύος συγκόλλησης	Προγραμματισμό ανά σταθμό
Πεδίο διαμέτρου σωλήνα	Ø8-25 mm (προσαρμόσιμα)
Υλικό σωλήνα	Ελαφρύ χάλυβα, ανοξείδωτο χάλυβα, χρωματισμένο σωλήνα
Ακριβότητα κάμψης	Ανεκτικότητα γωνίας ≤±0,5°
Χρόνος κύκλου παραγωγής	20-40 δευτερόλεπτα ανά μονάδα (ανάλογα με την πολυπλοκότητα του προϊόντος)
Κύκλος υπηρεσίας	50% (υποστηρίζεται συνεχή λειτουργία με βάρδια)
Σύστημα ψύξης	Μετασχηματιστές, ηλεκτρόδια, θυρίστορες με ψύξη με νερό
Μέγεθος μηχανής	Προσαρμοσμένη διάταξη ανά γραμμή
Σταθμοί φορέα εκμετάλλευσης	1-2 προσωπικό παρακολούθησης

Η ροή της διαδικασίας παραγωγής

Αυτόματη τροφοδοσία σωλήνα∆ Οι ακατέργαστοι σωλήνες από χάλυβα φορτώνονται στο τροφοδοτικό περιοδικό και τροφοδοτούνται αυτόματα στους σταθμούς επεξεργασίας
Τυμπουργία∆ Ακριβής τρύπαση των τρυπών τοποθέτησης, τρυπών κομβών και διαχωριστικών σημείων ευθυγράμμισης σε προγραμματισμένες θέσεις
Στροφή CNC∆ Οι μονάδες κάμψης με κινητήρα σερβο σχηματίζουν τα εξαρτήματα του πλαισίου και του ποδιού με ακριβείς προδιαγραφές

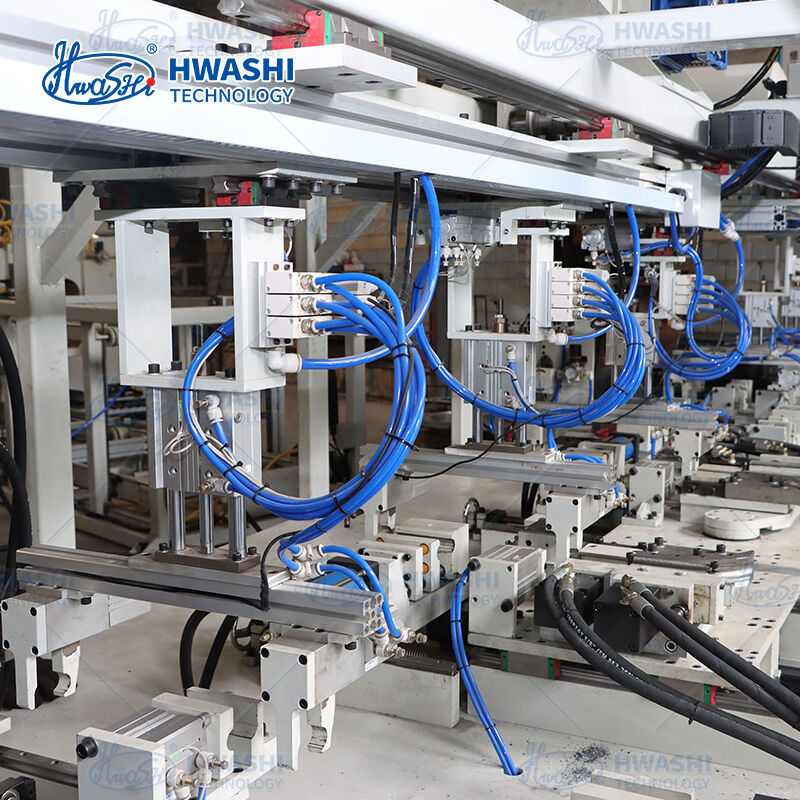

Αυτόματη συναρμολόγησηΟι καμπυλωμένοι σωλήνες και τα διασταυρούμενα μέλη τοποθετούνται αυτόματα στο ελκυστικό σύστημα συγκόλλησης
Συσκευές συγκόλλησης πολλαπλών σημείων∆ Όλες οι αρθρώσεις συγχρόνως συγκολλούνται σε έναν και μόνο κύκλο συμπίεσης
Αυτόματη εκφόρτωσηΤα τελικά πλαίσια της πλακέτας σιδερώματος εκτοξεύονται από το σκελετό και μεταφέρονται στον επόμενο σταθμό (προαιρετικά: ενσωμάτωση ζωγραφικής / συσκευασίας)

Εφαρμογές

Βιομηχανία	Τυπικά προϊόντα
Σπιτικές σανίδες σιδερώματος	Πλάκες σιδερώματος πλήρους μεγέθους, που μπορούν να στέκονται στο πάτωμα, με πόδια X-frame
Συμπίεστες Θέσεις Σιδέρωσης	Τετραγωνικά πλαίσια για σιδερώματα και πλαίσια για σιδερώματα
Εμπορικό πλυντήριο	Πίνακες σιδερώματος για ξενοδοχεία και νοσοκομεία
Κατασκευή συσκευών OEM	Τετραγωνικά πλαίσια για σιδερώματα για γραμμές οικιακών συσκευών επωνυμίας
Μεταλλικά έπιπλα	Παρόμοιες δομές X και σωληνοειδών σκελετών
