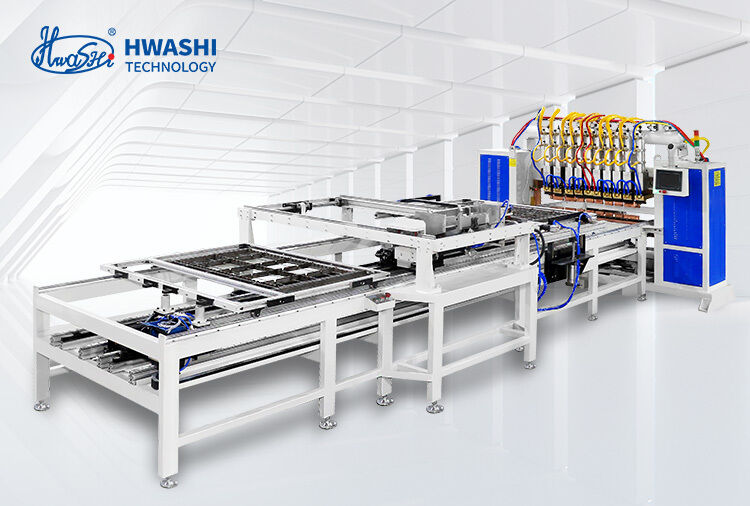

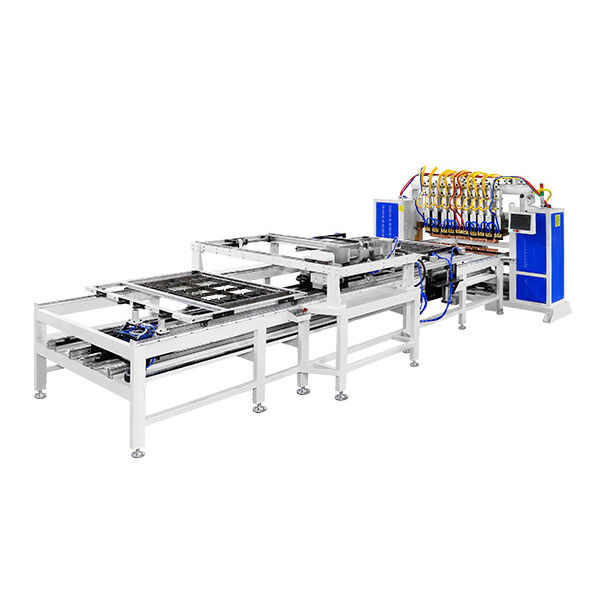

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Name: Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-τετράγωνος-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

μηχανή συγκόλλησης με συμπυκνωτή με ισχύ MFDC

Ελυτής συσσωρευτών σωλήνων καλωδίου υψηλής ταχύτητας

μηχανή συγκόλλησης με συμπυκνωτή ρυθμιζόμενου πλάτους

Τόπος καταγωγής:

Κίνα

Μάρκα:

HWASHI

Πιστοποίηση:

Αριθμό μοντέλου:

WL-τετράγωνος-MF160Kx2

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Λεπτομέρειες προϊόντων

Όνομα προϊόντος:

Σωλήνες ψυγείου Σωλήνες συσσωλήνων συντηρητή Γραμμή παραγωγής Μηχανή συγκόλλησης

Διάσταση (l*w*h):

5000x2400x2200mm

Βάρος:

2500 κιλά

Αποτελεσματικό πλάτος συγκόλλησης:

6001000mm (προσαρμοσμένος)

Εγγύηση:

1 Έτος

Μετασχηματιστής:

ΣΥΝΕΧΉΣ μετασχηματιστής MF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 Σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Αντάξια ξύλινη συσκευασία θάλασσας της ταινίας PVC για FCL

Χρόνος παράδοσης

30 - 60 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας

Όροι πληρωμής

L/C,T/T

Δυνατότητα προσφοράς

50 σετ ανά μήνα

Σχετικά προϊόντα

Βίντεο

Αυτοματοποιημένη μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος 600-1000 mm και μετασχηματιστή συνεχούς ρεύματος MF για γραμμή παραγωγής συμπυκνωτή καλωδίου

Πάρτε την καλύτερη τιμή

Βίντεο

Αυτοματοποιημένη μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος 600-1000 mm και μετασχηματιστή συνεχούς ρεύματος MF για γραμμή παραγωγής συμπυκνωτή καλωδίου

Πάρτε την καλύτερη τιμή

Βίντεο

Μηχανή συγκόλλησης υψηλής ταχύτητας με συμπυκνωτή με ρυθμιζόμενο αποτελεσματικό πλάτος και τροφοδοσία MFDC για την παραγωγή συμπυκνωτών σωλήνων σύρματος

Πάρτε την καλύτερη τιμή

Βίντεο

Πλήρως αυτόματη γραμμή κατασκευής σιδερώστρας — Από ακατέργαστο σωλήνα έως έτοιμο προϊόν, μηδενικός χειροκίνητος χειρισμός

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Επαφή τώρα

Περιγραφή προϊόντων

Αυτοματοποιημένη μηχανή συγκόλλησης συμπυκνωτή υψηλής ταχύτητας

Αυτοματοποιημένη μηχανή συγκόλλησης συμπυκνωτή υψηλής ταχύτητας με ρυθμιζόμενο αποτελεσματικό πλάτος για γραμμή παραγωγής συμπυκνωτή σωλήνων καλωδίων

Επισκόπηση προϊόντος

Το Automated High Speed Condenser Welding Machine είναι ένα σύστημα συγκόλλησης με πολλαπλές κεφαλές τύπου γάστρας, σχεδιασμένο για την κατασκευή συμπυκνωτή σύρματος σε σωλήνα (WOT) μεγάλου όγκου. Σχεδιασμένο ειδικά για γραμμές παραγωγής ψυγείου, καταψύκτη και εμπορικής ψύξης, το μηχάνημα παρέχει ακριβείς, σταθερές συγκολλήσεις από καλώδιο σε σωλήνα σε βιομηχανική κλίμακα.

Εξοπλισμένο με πολλαπλές συγχρονισμένες κεφαλές συγκόλλησης και σύστημα τροφοδοσίας διπλής στρώσης με σερβομηχανισμό, το μηχάνημα εκτελεί ολόκληρο τον κύκλο συγκόλλησης αυτόματα μετά τη φόρτωση του υλικού — από την τοποθέτηση του σύρματος έως την ταυτόχρονη συγκόλληση πολλών σημείων και την ανταλλαγή εξαρτημάτων. Το ρυθμιζόμενο αποτελεσματικό πλάτος συγκόλλησης φιλοξενεί ένα ευρύ φάσμα μεγεθών πάνελ συμπυκνωτή, εξαλείφοντας την ανάγκη για αποκλειστικές αλλαγές εργαλείων μεταξύ των προδιαγραφών του προϊόντος.

Βασικά Πλεονεκτήματα

Πλήρως αυτοματοποιημένος κύκλος συγκόλλησης

Μόλις ο χειριστής φορτώσει τον φιοειδή σωλήνα και τα χαλύβδινα σύρματα στον τροφοδότη διπλής στρώσης και πιέσει το κουμπί εκκίνησης, το μηχάνημα εκτελεί αυτόνομα ολόκληρη τη σειρά συγκόλλησης—συμπεριλαμβανομένης της αναβάθμισης του εξαρτήματος, της ταυτόχρονης συγκόλλησης πολλαπλών κεφαλών και της αυτόματης ανταλλαγής εξαρτημάτων. Το σύστημα τροφοδοσίας διπλής στρώσης επιτρέπει τη φόρτωση ενός εξαρτήματος ενώ το άλλο συγκολλάται, επιτρέποντας την αδιάλειπτη παραγωγή παρτίδας και μεγιστοποίηση της απόδοσης.

Ρυθμιζόμενο αποτελεσματικό πλάτος συγκόλλησης

Το αποτελεσματικό πλάτος συγκόλλησης είναι ελεύθερα ρυθμιζόμενο για να δέχεται διάφορες προδιαγραφές συμπυκνωτή χωρίς μηχανικές τροποποιήσεις. Είτε παράγει στενούς συμπυκνωτές για συμπαγή ψυγεία είτε φαρδιά πάνελ για εμπορικούς ψύκτες οθόνης, ένα μόνο μηχάνημα χειρίζεται την πλήρη γκάμα προϊόντων—μειώνοντας τις επενδύσεις κεφαλαίου και τις απαιτήσεις χώρου δαπέδου.

Σύστημα συγκόλλησης σκελετού πολλαπλών κεφαλών

Πολλαπλές κεφαλές συγκόλλησης λειτουργούν ταυτόχρονα, μειώνοντας δραματικά τον χρόνο κύκλου σε σύγκριση με τις εναλλακτικές με μία κεφαλή. Κάθε κεφαλή ενεργοποιείται πνευματικά με μεμονωμένα ελεγχόμενες παραμέτρους συγκόλλησης (ρεύμα, χρόνος, πίεση), εξασφαλίζοντας ομοιόμορφη ποιότητα συγκόλλησης σε ολόκληρο το πάνελ συμπυκνωτή.

Έξυπνη διαχείριση παραμέτρων συγκόλλησης

101 αποθηκευμένα μοντέλα συγκόλλησης με δυνατότητα γρήγορης αλλαγής για γρήγορη αλλαγή προϊόντος
3 επιλέξιμες καμπύλες υπό πίεση για διαφορετικούς συνδυασμούς υλικών
Ελεγχόμενο με PLC με έγχρωμη οθόνη αφής HMI για διαισθητική λειτουργία
Η αποθήκευση παραμέτρων που προστατεύεται με κωδικό πρόσβασης αποτρέπει τις μη εξουσιοδοτημένες αλλαγές

Ανώτερη ποιότητα συγκόλλησης με ισχύ MFDC

Το τροφοδοτικό DC (MFDC) μετατροπέα μεσαίας συχνότητας παρέχει ακριβή, γρήγορη ρύθμιση ρεύματος με ελάχιστη θερμική επίδραση στο περιβάλλον υλικό. Τα χαρακτηριστικά περιλαμβάνουν υψηλότερο συντελεστή ισχύος (0,85-0,90) σε σύγκριση με τα συμβατικά συστήματα εναλλασσόμενου ρεύματος, τριφασικό ισορροπημένο φορτίο με ελάχιστες παρεμβολές στο δίκτυο και μέγιστο δευτερεύον ρεύμα βραχυκυκλώματος έως 40 KA για αξιόπιστη τήξη καλωδίου σε σωλήνα.

Σταθερότητα τάσης υπό εργοστασιακές συνθήκες

Η ενσωματωμένη αιωρούμενη αντιστάθμιση τάσης δικτύου διασφαλίζει ότι όταν η ισχύς εισόδου κυμαίνεται εντός ±10%, η δευτερεύουσα τάση εξόδου παραμένει εντός ±3% της καθορισμένης τιμής—κρίσιμης σημασίας για τη διατήρηση σταθερής ποιότητας συγκόλλησης σε εγκαταστάσεις με ασταθή τροφοδοσία ρεύματος.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Μοντέλο	WL-SQ-150K*2 (Προσαρμόσιμο)
Ισχύς εισόδου	Τριφασικός 380V±10% 50/60Hz
Ονομαστική χωρητικότητα	150 KVA * 2 (Προσαρμόσιμο: 100 KVA, 160 KVA)
Ονομαστικός κύκλος εργασίας	50%
Δευτερεύουσα Ρύθμιση Τάσης	2 Βήματα
Μέγιστο δευτερεύον ρεύμα βραχυκυκλώματος	40 ΚΑ
Βαθμός μόνωσης μετασχηματιστή	Βαθμός ΣΤ
Αντιστάθμιση τάσης δικτύου	Είσοδος ±10% → Έξοδος ≤±3%
Συγκολλητικές καμπύλες υπό πίεση	3 είδη
Αποθήκευση Μοντέλων Συγκόλλησης	101 τύποι
Αποτελεσματικό μήκος συγκόλλησης	1500 mm (Προσαρμόσιμο έως 2000 mm)
Αποτελεσματικό πλάτος συγκόλλησης	600 mm (Προσαρμόσιμο: 600-1200 mm, διαθέσιμο διζωνικό)
Άνω διαδρομή ηλεκτροδίου	80 χλστ
Ρυθμιζόμενη διαδρομή κάτω ηλεκτροδίου	30 χλστ
Αυτόματη Ταχύτητα Μετακίνησης	200-500 mm/s (ρυθμιζόμενο)
Λειτουργία ελέγχου	PLC + Οθόνη αφής HMI
Σύστημα ψύξης	Υδρόψυκτος (μετασχηματιστής, θυρίστορ, ηλεκτρόδια)
Διάσταση μηχανής	~6500 * 2500 mm (εξαρτάται από τη διαμόρφωση)
Βάρος μηχανής	~1500 κιλά

Εφαρμογές

Βιομηχανία	Τυπικά προϊόντα
Οικιακά Ψυγεία	Συμπυκνωτές Wire-on-tube, συμπυκνωτές δέρματος
Επαγγελματική Ψύξη	Εμφάνιση ψυχρότερων συμπυκνωτών, συμπυκνωτών ψύξης φιαλών
Καταψύκτες	Συμπυκνωτές στήθος κατάψυξης, όρθιοι συμπυκνωτές κατάψυξης
Κλιματισμός	Πίνακες συμπυκνωτή, πηνία εξατμιστή
Εναλλάκτες θερμότητας	Εναλλάκτες θερμότητας Wire-on-tube για διάφορες εφαρμογές HVAC
Κατασκευή συσκευών OEM	Μαζική συγκόλληση σύρματος σε σωλήνα Bundy / σωλήνα χαλκού

Συγκολλήσιμα Υλικά

Χαλύβδινο σύρμα σε σωλήνα Bundy (邦迪管)
Χαλύβδινο σύρμα σε χαλύβδινο σωλήνα
Χάλκινο σύρμα σε χάλκινο σωλήνα
Καλώδιο αλουμινίου σε σωλήνα αλουμινίου (με σωστή επιλογή ηλεκτροδίου)

Ροή εργασιών παραγωγής

Φόρτωση καλωδίωνπάνω στο εξάρτημα πρώτης στρώσης μέσω συσκευής πλήρωσης μαγνητικού καλωδίου
Τοποθετήστε σερπεντινικό σωλήναπάνω στα καλώδια
Τοποθετήστε τα καλώδια ανώτερης στρώσηςπάνω από το σωλήνα
Πατήστε έναρξη— η μηχανή εκτελεί αυτόματο κύκλο συγκόλλησης:
- Στερεώστε τα βήματα στην πρώτη θέση συγκόλλησης
- Πολλαπλές κεφαλές συγκόλλησης ενεργοποιούνται ταυτόχρονα
- Το παιχνίδι προχωρά στην επόμενη θέση
- Επαναλάβετε μέχρι να ολοκληρωθούν όλα τα σημεία συγκόλλησης
Αυτόματη ανταλλαγή εξαρτημάτων— ενώ το ένα εξάρτημα συγκολλάται, το άλλο φορτώνεται
Ξεφορτώστε τον τελικό συμπυκνωτήκαι επανεκκίνηση του κύκλου

Εξαρτήματα γραμμής παραγωγής

Μηχάνημα ισιώματος και κοπής σύρματος υψηλής ταχύτητας
Μηχάνημα ισιώματος και κοπής σωλήνων
Μηχανή κάμψης σωλήνων
Αυτόματη μηχανή συγκόλλησης με συμπυκνωτή
Πρόσθετος εξοπλισμός: μηχάνημα διαστολής/συρρίκνωσης άκρου σωλήνα, μηχανή αναδίπλωσης συμπυκνωτή

Σχεδιάζουμε πλήρεις γραμμές παραγωγής με βάση τα σχέδια των προϊόντων σας και τις απαιτήσεις απόδοσης. Απλώς δώστε τις προδιαγραφές σας και οι μηχανικοί μας θα αναπτύξουν τη βέλτιστη λύση για τις ανάγκες σας.

Διαδικασία παραγωγής συμπυκνωτή σωλήνων καλωδίων

Το σύστημα διπλής στερέωσης επιτρέπει ταυτόχρονες εργασίες συγκόλλησης και φόρτωσης. Ενώ ένα εξάρτημα υφίσταται συγκόλληση, οι χειριστές φορτώνουν τα υλικά στο δεύτερο εξάρτημα, με αυτόματη ανταλλαγή εξαρτημάτων για μεγιστοποίηση της απόδοσης.

Ολοκληρωμένες Λύσεις Γραμμής Παραγωγής

Σχεδιάζουμε πλήρως αυτόματα ή ημιαυτόματα συστήματα γραμμής παραγωγής για συμπυκνωτές ψυγείων, προσαρμοσμένα στις συγκεκριμένες απαιτήσεις κατασκευής σας.
