Συστήματα συγκόλλησης βιομηχανικής κάμερας CCD με ακρίβεια καθοδήγησης με CCD Vision

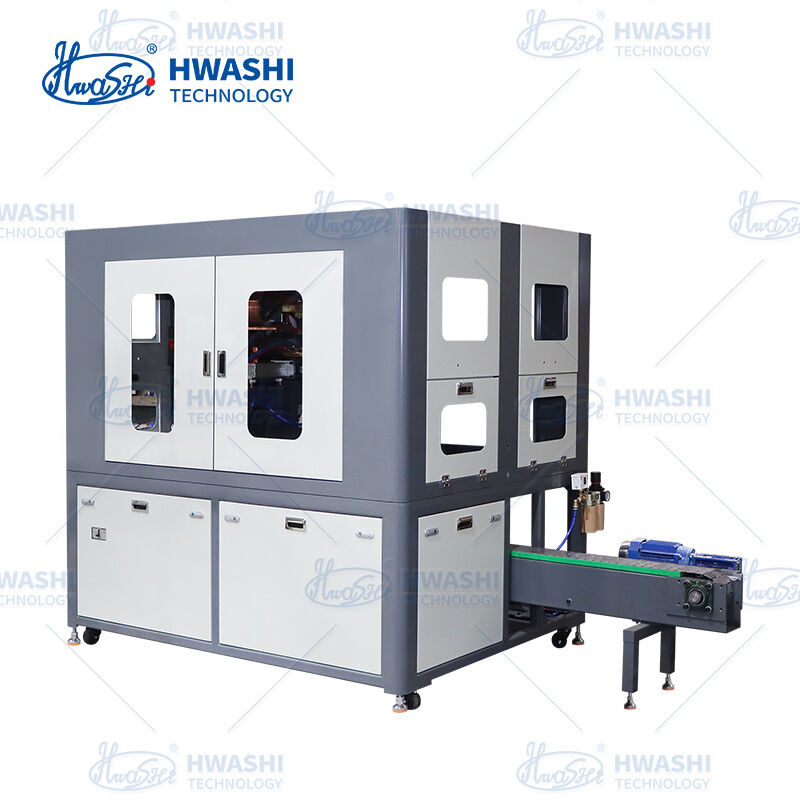

The Hwashi CCD Industrial Camera Housing Fully Automatic Circular Seam Welding Machine is a high-precision resistance seam welding system engineered specifically for the mass production of CCD industrial camera enclosuresΜε την ενσωμάτωση της ευθυγράμμισης με βάση την όραση CCD, του κυλίνδρου με ελεγχόμενο σύστημα και της συγκόλλησης με ακριβή αντίσταση σε μια ενιαία αυτοματοποιημένη ροή εργασίας,Αυτό το μηχάνημα εξαλείφει την χειροκίνητη επέμβαση και παρέχει συγκόλληση με sub-0.02mm επαναληψιμότητα ∙ ανταποκρίνεται στα αυστηρά διαμετρικά και καλλυντικά πρότυπα που απαιτούνται από τους κατασκευαστές εξοπλισμού βιομηχανικής όρασης.

Ως μέρος της πλατφόρμας συγκόλλησης ειδικής βιομηχανίας της Hwashi (行业应用专机), this solution leverages 25 years of resistance welding expertise and 100+ proprietary patents to serve the rapidly growing CCD/CMOS industrial camera market — where housing integrity directly impacts optical alignment, συμμόρφωση με την αξιολόγηση IP και μακροπρόθεσμη αξιοπιστία.

• Ακρίβεια ανίχνευσης: ±0,01 mmΗ βιομηχανική κάμερα CCD εντοπίζει την θέση της ραφής σε πραγματικό χρόνο πριν από τη συγκόλληση
• Ακριβότητα επαναλαμβανόμενης τοποθέτησης: ≤±0,02 mmΟ κινητήρας servo + στροφή μπάλας / γραμμική κίνηση του κινητήρα εξασφαλίζει συνέπεια σε επίπεδο μικρών
• Η αυτόματη ανίχνευση άκρων και η παρακολούθηση ραφής αντισταθμίζουν τις ανοχές σχηματισμού ανωτέρω
• Εξάλειψη της ανάγκης για εξατομικευμένα κορδόνια ανά παραλλαγή στεγασμού

• Ενσωματωμένη ροή εργασίας: αυτόματο φόρτωση → CCD επιθεώρηση → κυλίνδρους → συγκόλληση ράμματος → εκφόρτωση
• Αρχιτεκτονική διπλού ελέγχου PLC + PC με οθόνη αφής HMI για διαχείριση συνταγών και ιχνηλασιμότητα
• Το κυλίνδριο κυλίνδριο εξασφαλίζει ομοιόμορφη ταχύτητα και πίεση σε ολόκληρη την κυκλική ραφή
• Χ-άξονας στροφή: 300mm / Y-άξονας στροφή: 200mm χωράει ένα ευρύ φάσμα διαμέτρων και μήκων στερέωσης κάμερας

Αυτοματοποιημένη διαδικασία παραγωγής:

Βήμα 1: Επιθεώρηση CCD

Βήμα 2: Αυτοκίνητη τροφοδοσία πλάκας

Βήμα 3: Αυτοκίνητο τυλιγμό

Βήμα 4: Αυτοκίνητη συγκόλληση ραφής

Βήμα 5: Αυτοκίνητη εκφόρτωση

• Η ερμητική συγκόλληση ραφής πληροί τις απαιτήσεις στεγνώσεως περίβλημα IP65/IP67
• Η ελάχιστη θερμότητα επηρεάζεται ζώνη διατηρεί την ακρίβεια διαμετρικών του σπιτιού και την επιφάνεια φινίρισμα
• Καμία ψεκασμό, καμία αποχρωματισμό από οξείδωση, κρίσιμη για την καθαρή αισθητική εμφάνιση των οικισμών φωτογραφικών μηχανών
• Η συνέπεια της συγκόλλησης επιτρέπει διαδικασίες προς τα κάτω (εγκατάσταση φακού, βαθμονόμηση αισθητήρα) χωρίς επανεργασία

• Το σύστημα όρασης CCD αναγνωρίζει αυτόματα τα διαφορετικά μεγέθη των οικισμών χωρίς μηχανική ρύθμιση
• Οι συνταγές παραμέτρων που αποθηκεύονται για την άμεση αλλαγή προϊόντος (ιδανικές για την παραγωγή μικτών μοντέλων)
• Συμβατό με περιβλήματα από αλουμίνιο, από ανοξείδωτο χάλυβα (SUS304/316) και από επικάλυψη χάλυβα
• Μέγιστο φορτίο τραπεζιού: 10 kg, κατάλληλο τόσο για μικρά σώματα φωτογραφικών μηχανών όσο και για μεγαλύτερα σύνολα βαρελιών φακών

• Ονομαστική ισχύς: ≤5kW ∙ σημαντικά χαμηλότερη κατανάλωση ενέργειας σε σχέση με εναλλακτικές λύσεις λέιζερ ή TIG
• Εξαναγκαστική ψύξη με νερό σε τροχούς μετασχηματιστή και συγκόλλησης για λειτουργία υψηλού κύκλου εργασίας
• Εποπτεία από έναν μόνο χειριστή μόνο φορτίο/αφόρτιση, όλες οι παραμέτροι συγκόλλησης αυτοματοποιημένες
• Συμπληρωματικό αποτύπωμα: 1850 * 1500 * 1910 mm
